Architecture Bioclimatique - du 1 au 15 août 2010

Pendant ces deux semaines notre équipe de 7 jeunes architectes vont finir le dernier prototype de cabane écologique avec la construction en paille.


40. 13-15 ans 50. 16-18 ans
Lieu : Vacances Scientifiques
Domaines : Architecture, Mathématiques, Ecologie, Matériaux,


 Arrivée

 Dimanche 1 Août

Aujourd’hui est arrivé à notre centre la nouvelle équipe de jeunes architectes qui finiront notre recherche d’un prototype de cabane écologique. Nos intégrants sont de trois pays : la Russie, la Suisse et la France. Les russes sont : Eugénie, Antoine, Artem, Ildar et les français sont et Clément Mathieu.

JPEG - 53 ko
Ildar, Anton, Clément, Artem, Daria, Eugénie et Mathieu

 1. Phase contact

 Lundi 2 Août

La première mission de nos jeunes architectes : « Construire un pont en papier »
- L’objectif : Construire le pont le plus résistant et le plus léger.
- Où : La Salle ECOLOGIS
- Le matériel :

  • Papier
  • Scotch
  • Ciseaux
  • Baguettes pour faire les roulons

Le matin on a eu pour objectif de construire un pont à base de petits rouleaux de papier. Deux équipes ont été formées.

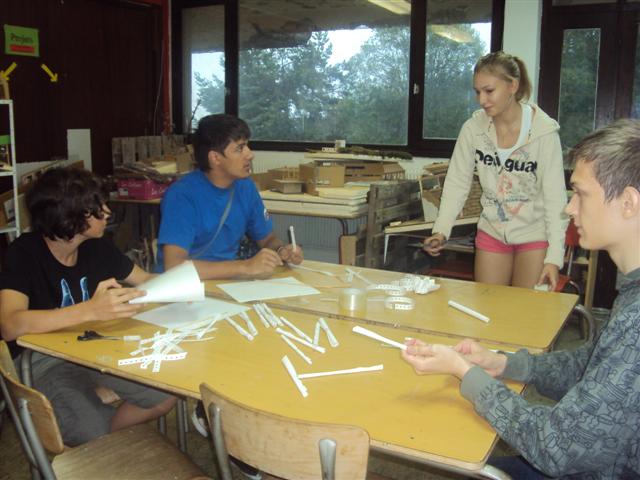

10h-10h45 : On a commencé avec la confection des rouleaux avec de papier.

JPEG - 56.1 ko
JPEG - 43.3 ko

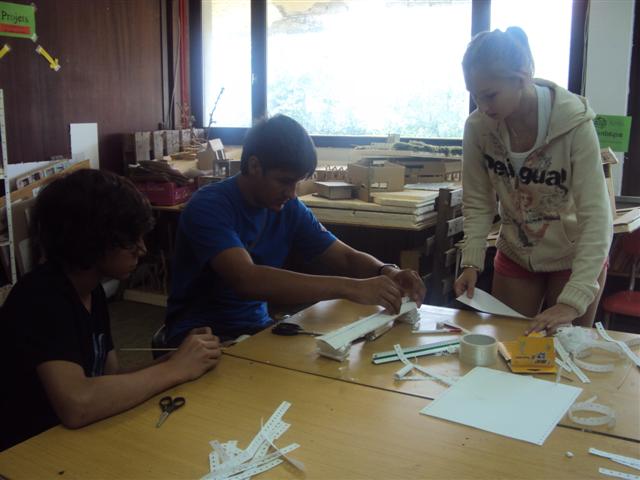

10h45-11h15 : Fabrication des ponts.

JPEG - 45.4 ko
JPEG - 45.8 ko

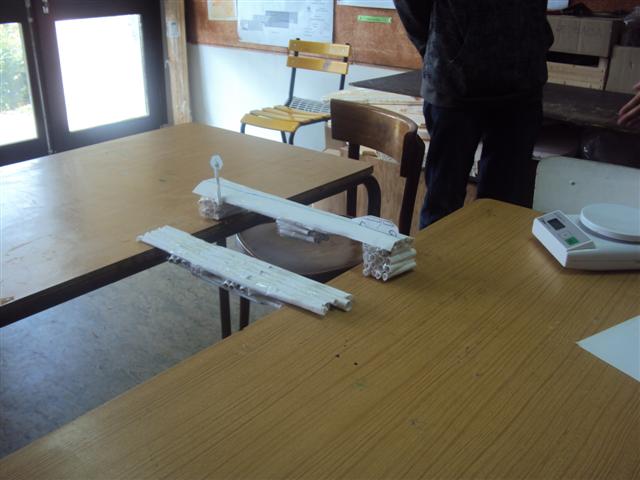

Les ponts :

JPEG - 46.5 ko
JPEG - 45 ko
JPEG - 44.3 ko

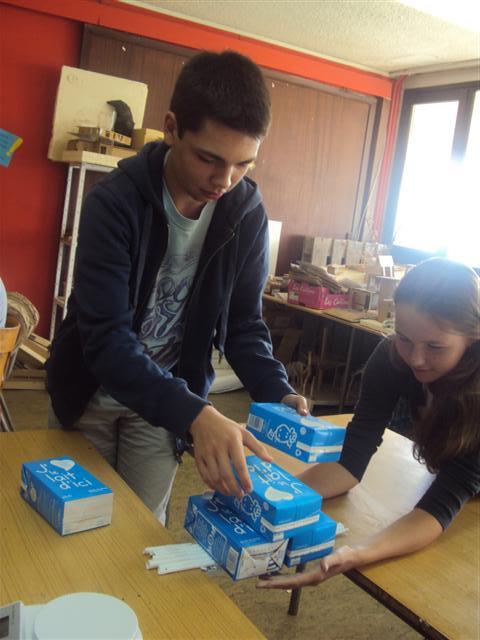

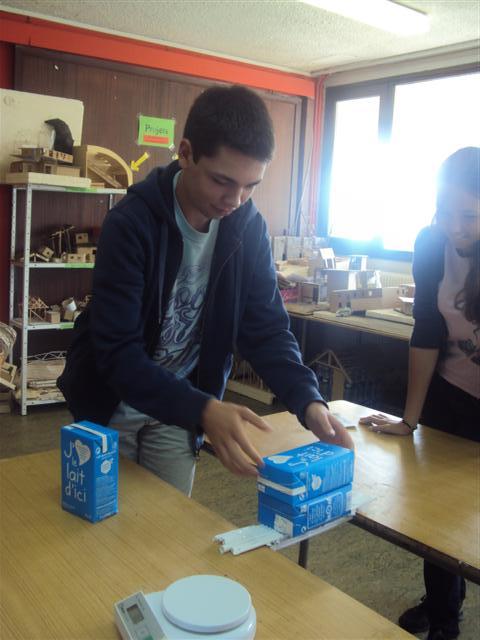

11h15-11h45 : Tests des ponts (poids de l’ouvrage, capacité à supporter une charge), pour tester le pont on a utilisé des briques de lait d’un kilo.

JPEG - 44.7 ko
JPEG - 47.9 ko
JPEG - 43.9 ko
JPEG - 49.2 ko

Le pont de l’équipe « 4kg » cède après … 4kg de charge. Le pont de l’équipe « KOEMSO » résiste jusqu’à 15 kg.

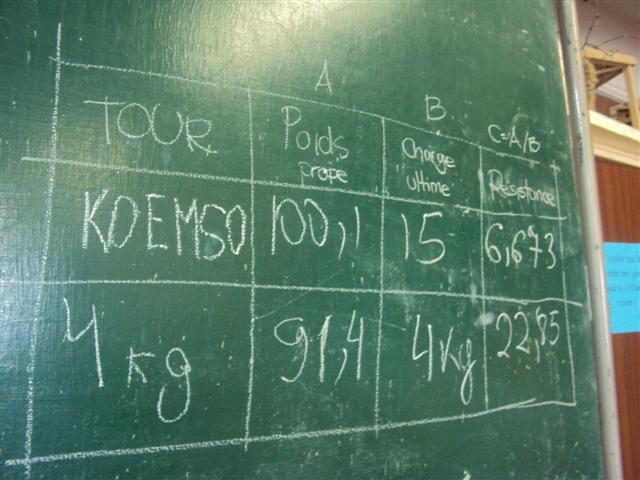

Les Résultats qu’on a obtenu sont :

JPEG - 55.1 ko

 2. Phase Découverte

Après-midi :

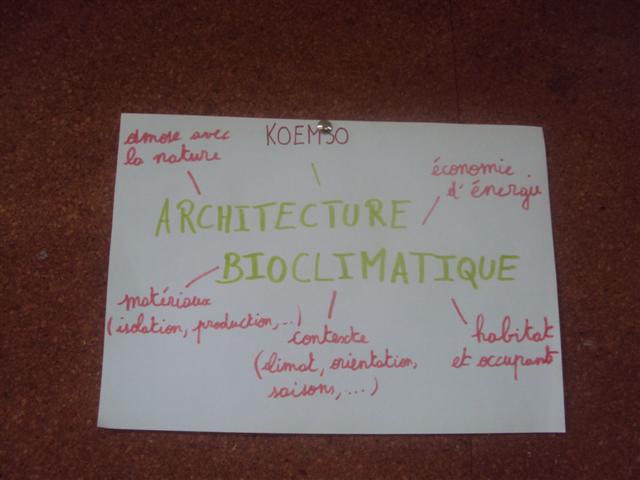

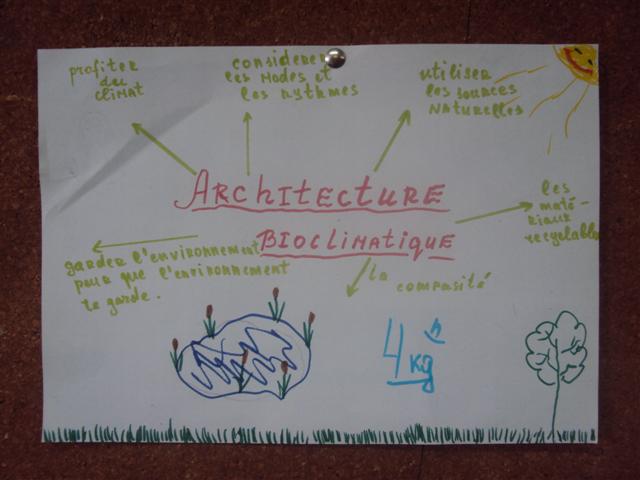

Brainstorming sur les idées à prendre en compte lors de la conception d’une habitation bioclimatique, en vue d’un projet.

JPEG - 45.7 ko
JPEG - 47.6 ko
JPEG - 38 ko
JPEG - 40.5 ko

Message écrit par : Mathieu

 Mardi 3 Août

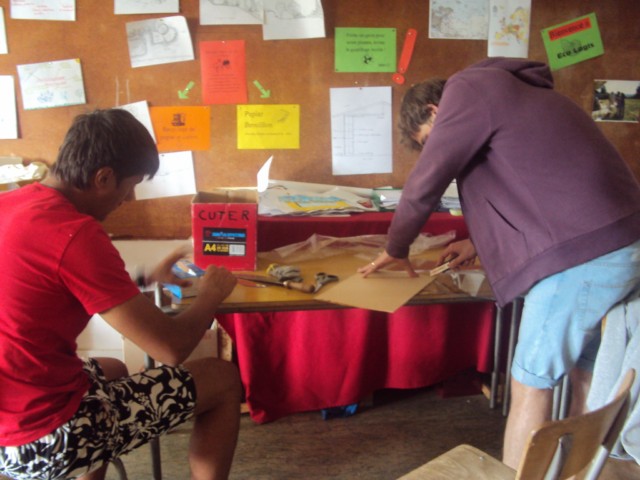

Pendant le matin chacun a bricolé une pochette pour garder nos dessins avec du carton recyclé.

JPEG - 50.1 ko
JPEG - 44.5 ko

Après nous sommes sorti dehors pour dessiner le paysage.

JPEG - 56.1 ko
JPEG - 78.4 ko

 3. Phase Approfondissement

L’après-midi nous avons été divisé en trois équipes pour faire des ateliers différents qu’on va changer chaque jour :

  • Atelier Dessine a main
  • Atelier Dessine avec ordinateur (Sketchup)
  • Atelier Journalisme

Atelier Dessine a main : (Daria, Ildar et Clément)

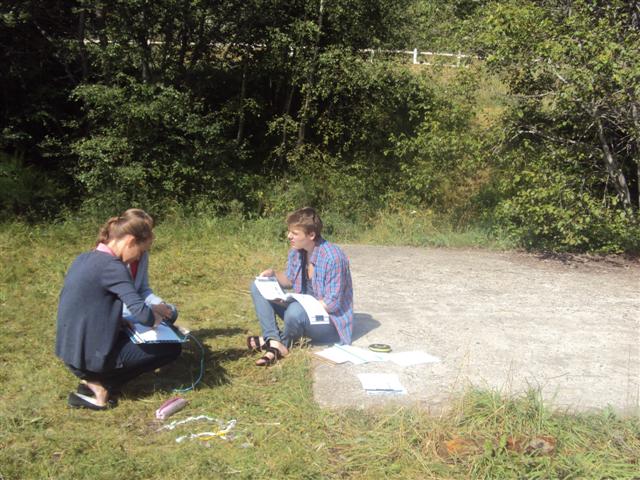

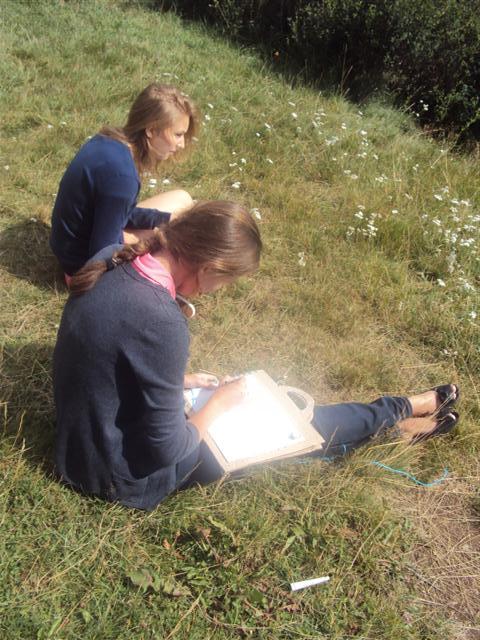

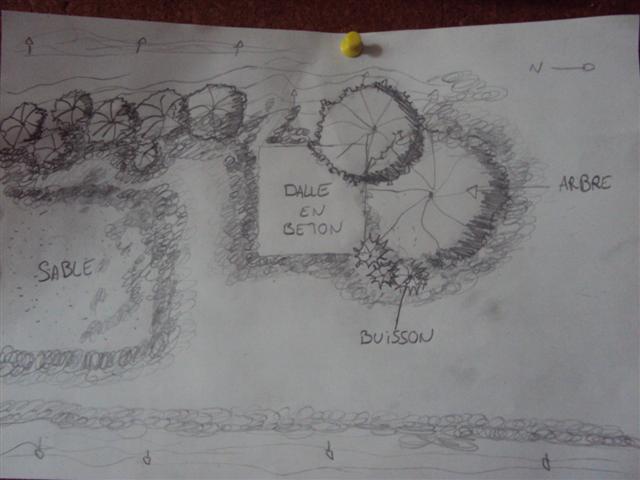

Nous avons appris la technique de dessiner à la main avec un crayon noir pour faire l’analyse du site.

JPEG - 79.1 ko
Atelier « Dessin a main »

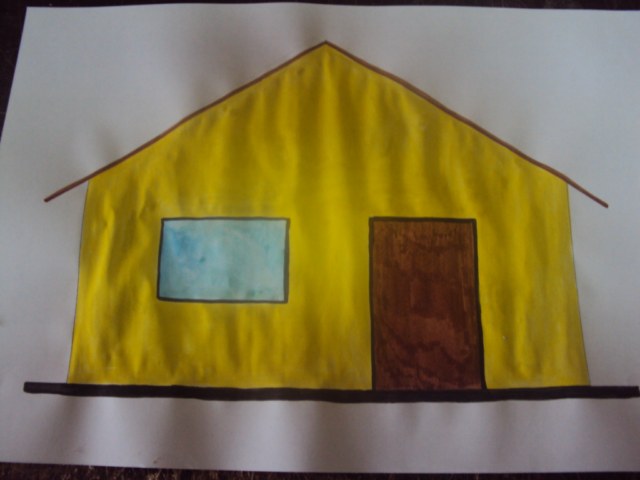

Les résultats :

JPEG - 40 ko

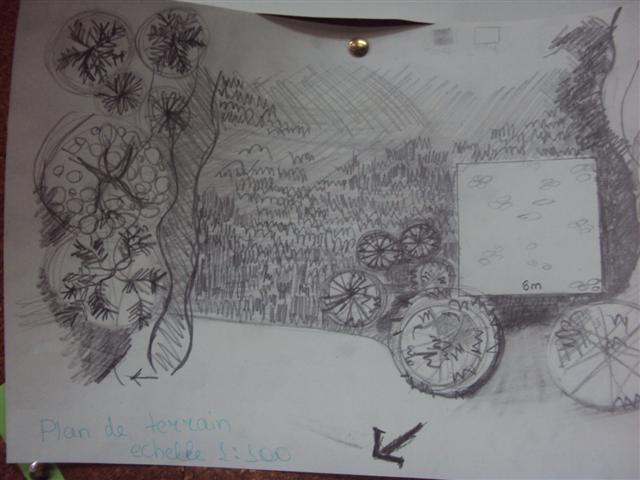

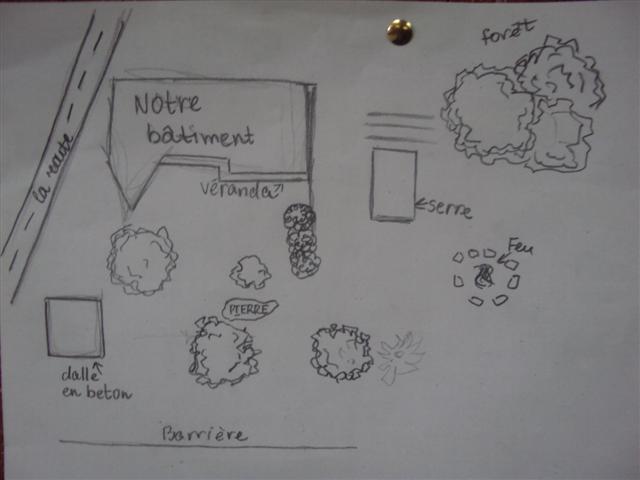

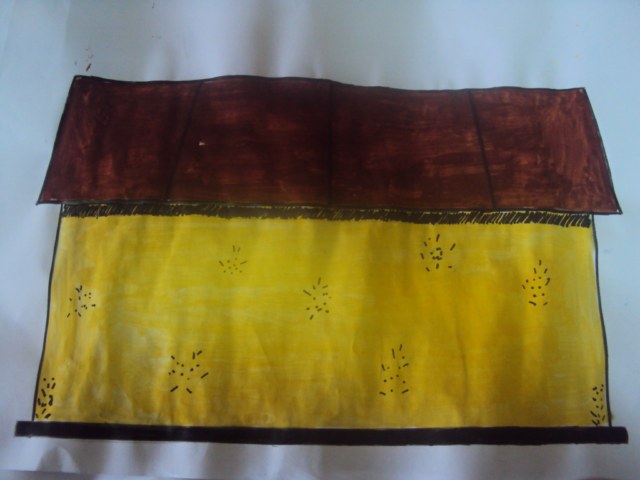

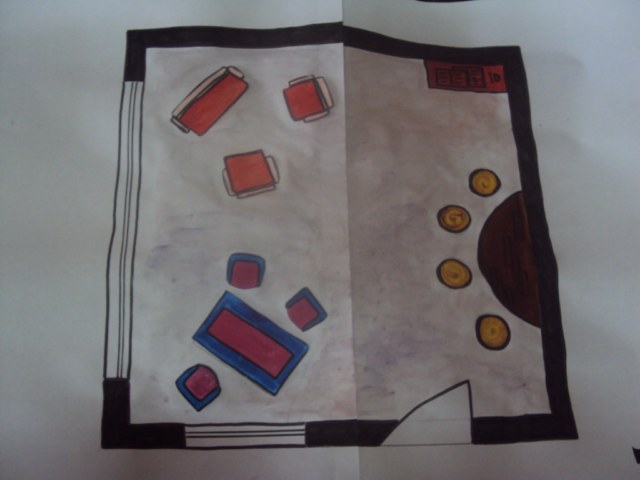

Plan (Clément)
JPEG - 33.4 ko

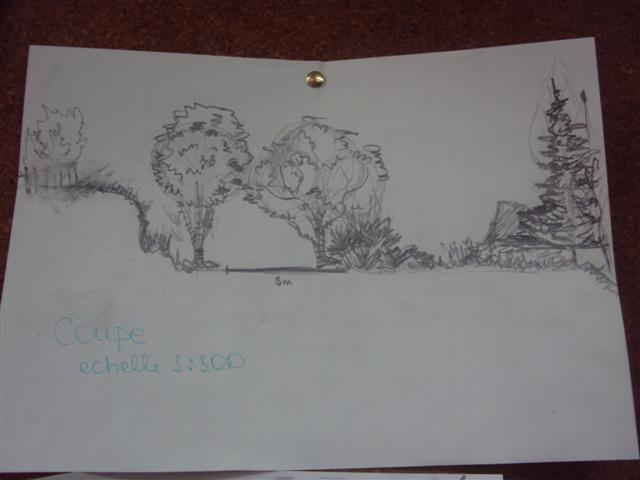

Coupe (Ildar)
JPEG - 32 ko

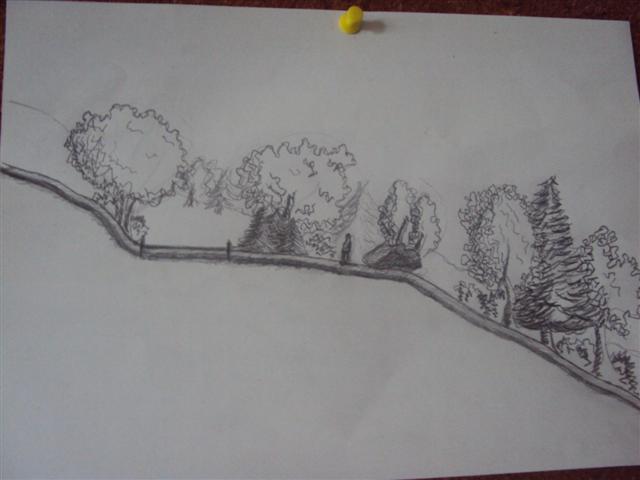

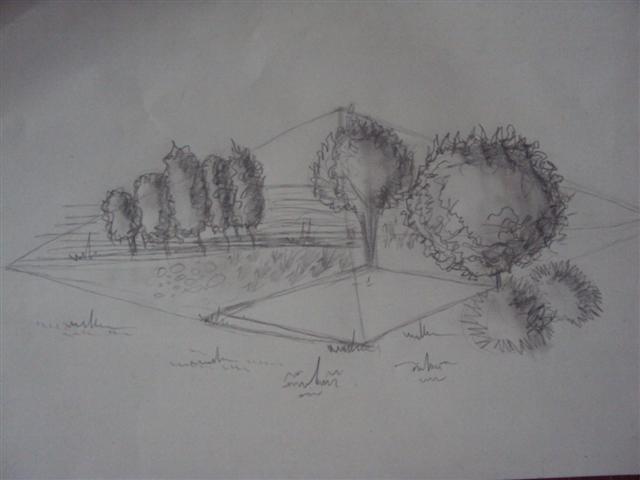

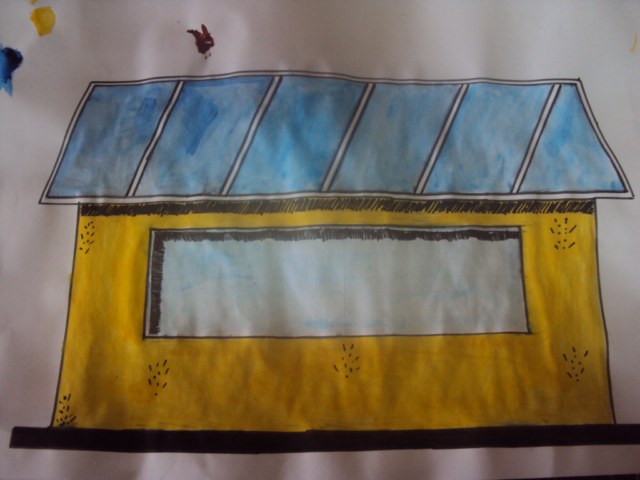

Perspective (Daria)

Atelier Dessine avec ordinateur (Artem et Eugénie)

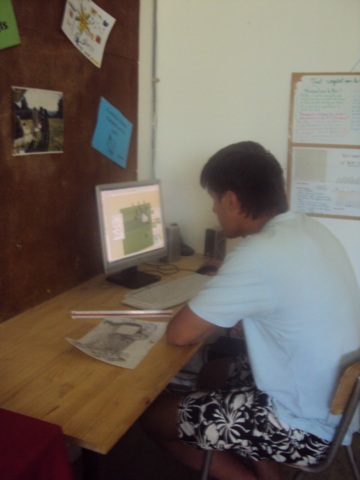

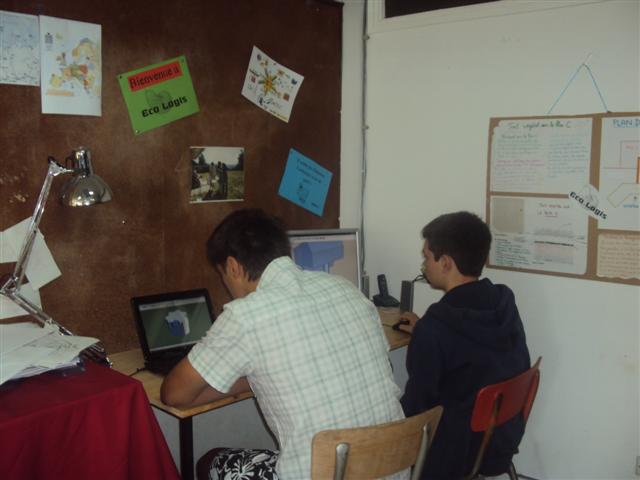

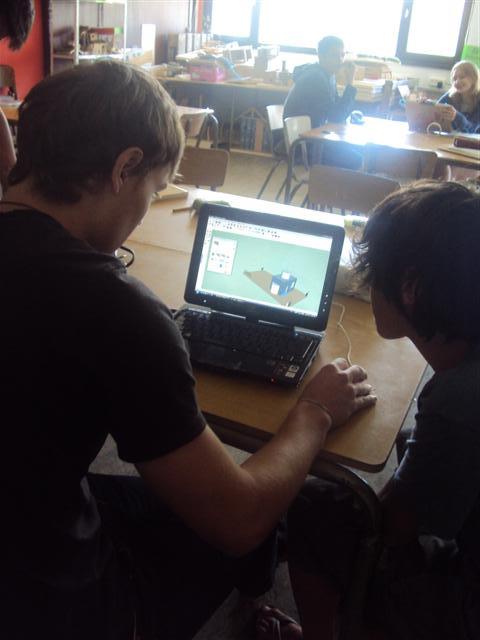

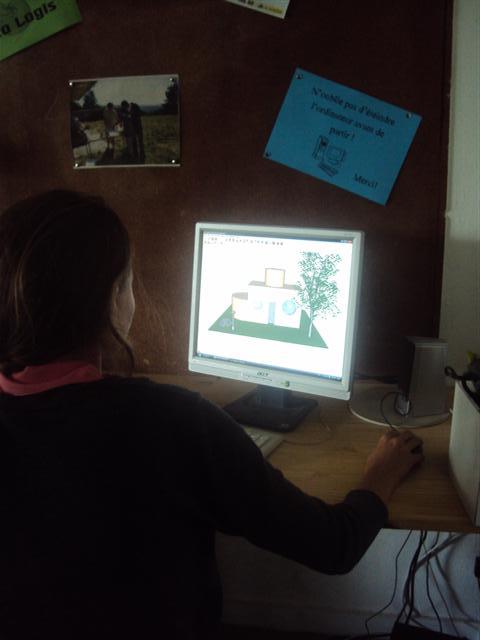

Nous avons appris a dessiner en 3D avec le logiciel Sketchup. Nous avons appris a faire des volumes en 3D, a utiliser les textures, utiliser les ombres et insérer des objets comme des arbres, des persons, des voitures, etc.

JPEG - 46.1 ko
Atelier « Dessin avec ordinateur »
JPEG - 32.3 ko
JPEG - 37.6 ko

Atelier Journalisme (Anton et Mathieu)

Notre mission a été : faire des enquêtes au gens du centre pour savoir quelle fonction on va le donner a notre prototype de cabane écologique. Nous avons préparé des questions et après nous avons demande les avis de les autres camps.

JPEG - 47.4 ko
Atelier « Journalist »

Les résultats :

JPEG - 36.2 ko

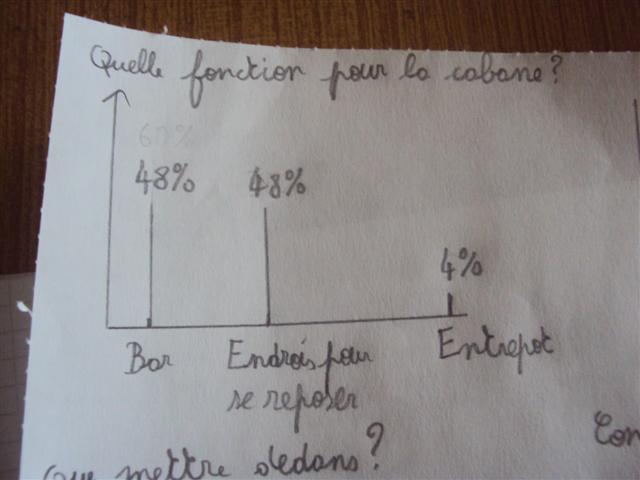

Résultats de l’enquête

Message écrit par : Ildar

 Mercredi 4 Août

Aujourd’hui les trois équipes ont avons change d’atelier, les objectifs des chaque atelier ont été les même que hier mais avec un diffèrent équipe. Pendant le matin :

Atelier Dessine a main : (Artem et Eugénie)

JPEG - 82.6 ko

Les resultats :

JPEG - 46 ko
JPEG - 33.1 ko

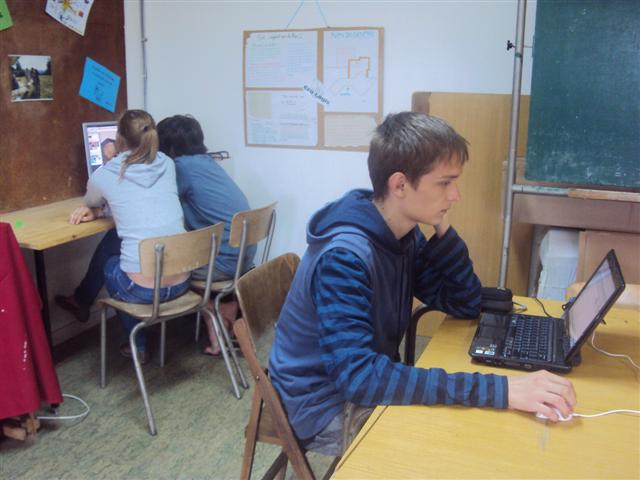

Atelier Dessine avec ordinateur (Anton et Mathieu)

JPEG - 40.1 ko

Atelier Journalisme (Daria, Ildar et Clément)

JPEG - 48.9 ko

Pendant l’après-midi :

Atelier Dessine a main : (Anton et Mathieu)

JPEG - 48.8 ko

Atelier Dessine avec ordinateur (Daria, Ildar et Clément)

JPEG - 44.2 ko
JPEG - 49.1 ko

Atelier Journalisme (Artem et Eugénie)

Message écrit par : Clément

 3. Phase de Recherche

 Jeudi 5 Août

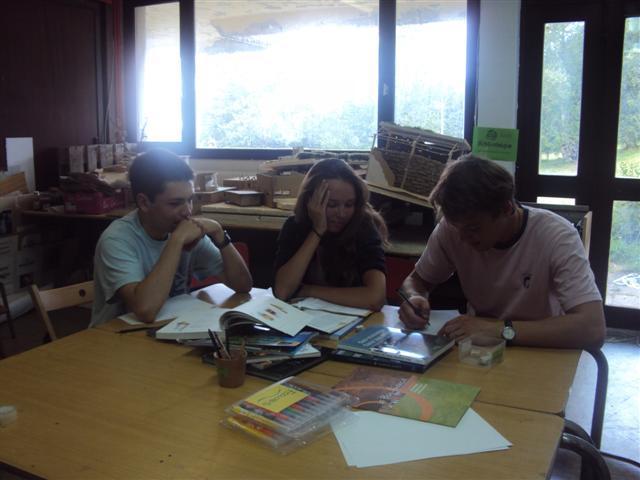

Ce matin nous avons commence avec un bilan avec les résultats des ateliers que nous avons eu. Nous avons fait un brainstorming avec tous les idées, nous avons décide :

- La fonction : Lieux des repos
- Matériaux : Paille, argile et bois.
- Forme : Carre (utiliser tout la surface de la dalle en béton existante)
- Toiture avec deux ponts, un parti vitre pour pouvoir observer les étoiles pendant la nuit
- Une grande fenêtre dans la façade sud pour profiter de la lumière et chaleur naturelle et aussi la jolie vue de la foret.

Afin de mener à bien le projet, on s’est séparés en 3 groupes, chacun devant effectuer une des activités suivantes : recherche (comment construire avec des bottes de paille, que faut-il utiliser, quel coût), dessin du plan sur feuille, réalisation en 3d sur ordinateur.

Le soir c’était la kermesse pour les petites.

Message écrit par : Mathieu

 Vendredi 6 Août

Aujourd’hui nous avons fait un bilan de notre projet, nous avons fait quelques modifications pour améliorer la cabane. Nous avons dessiné les plans avec les modifications et continuer a faire le 3d sur sketchup.

Ensuite nous avons regarde un film de la construction en paille. Nous avons vu comment construire un petite cabane avec de la paille, argile, sable et bois. Le film nous a aide a mieux comprendre comment construire avec la paille pour faire notre projet.

Pendant l’après midi nous avons fini de faire les plans et faire le calcul de matériaux nécessaire pour pouvoir commencer la construction de la cabane.

Le soir c’était la Boom « Mauvais goute »

 Samedi 7 Août

Ce matin nous avons eu un bilan avec le camp Perception parce qu’on va travailler ensemble pour la construction de la cabane. Ils nous aideront a mettre en place l’enduit d’argile et nous on va participer en la réalisation d’un film pour eux.

Pendant le matin et l’après-midi le groupe des Russes on parti a visiter Ambert.

Pendant l’après-midi nous avons fait des jeux et un course d’orientation.

 Dimanche 8 Août

Nous avons parti en randonnée pendant la journée. Nous avons eu un feu de camp et après pendant le soir nous avons fait un randonnée nocturne.

 Deuxième Semaine

 Lundi 9 Août

Pendant le matin nous avons reste en repos parce que hier nous avons arrivé tard.

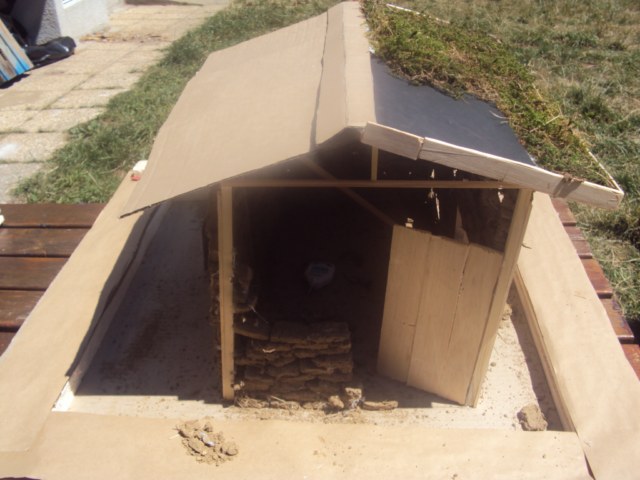

L’après-midi nous avons fait des expériences avec le trois prototypes de cabane écologique. Nous avons laisse les trois maquettes dehors et nous avons mensure la température.

JPEG - 89.9 ko

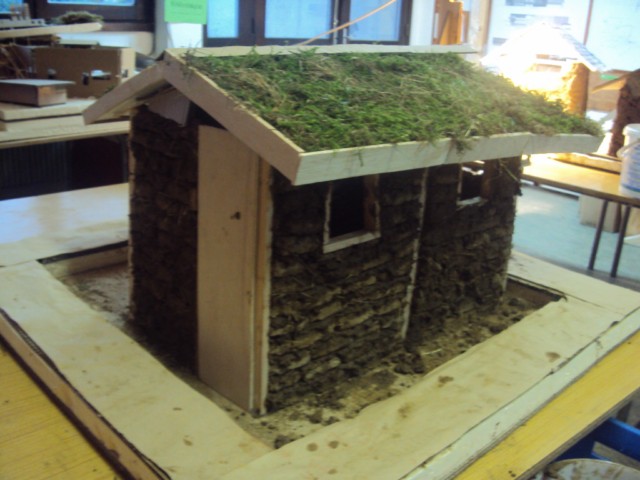

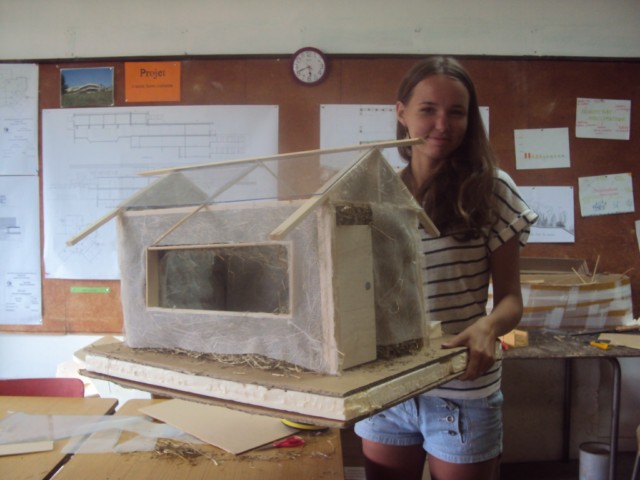

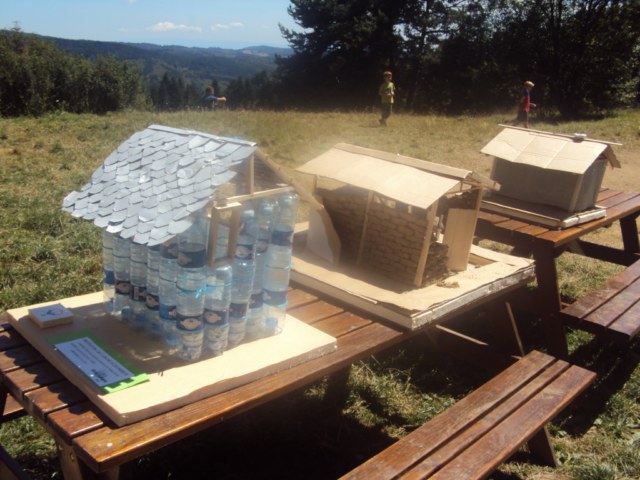

Les trois prototypes de cabane
JPEG - 73.1 ko

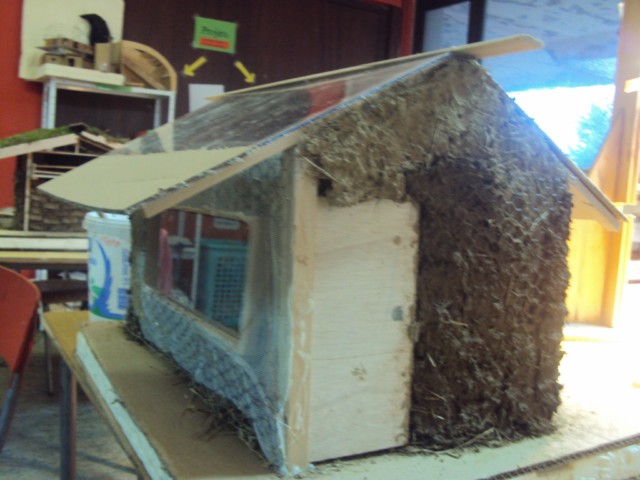

La cabane en paille
JPEG - 72 ko
La cabane en BTC (briques en terre crue)
JPEG - 81.1 ko
La cabane en plastique

Ensuite nous avons fini de faire le 3d, les plans et le devis pour pouvoir commencer a construire la cabane.

JPEG - 70.8 ko
Daria et Eugine en train de finir les plans ... Mathieu et Clement en train de finir le devis

Message écrit par : Anton et Clément

 Mardi 10 Août

Le matin nous avons travaillé en deux équipes. La première équipe était composée de Ildar et Mathieu et la seconde de Cément, Artem, Anton, et Daria.

La première équipe a fini le devis des matériaux pour pouvoir construire la cabane, puis ils ont dessiné le processus de construction.

JPEG - 58.9 ko

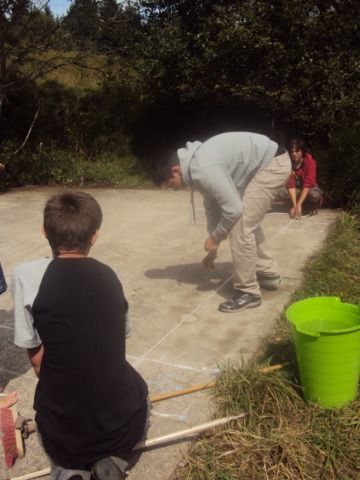

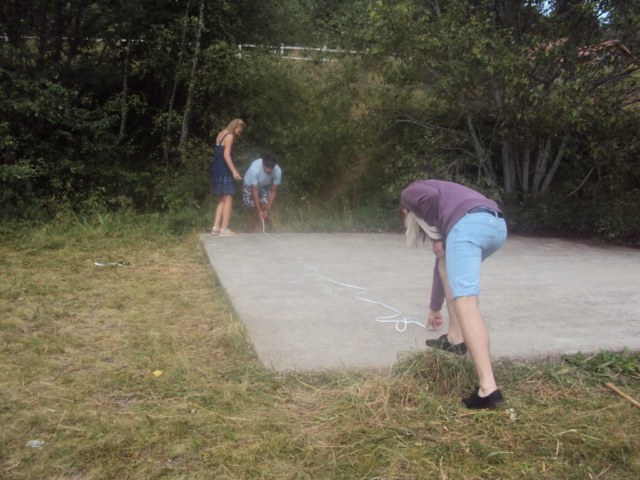

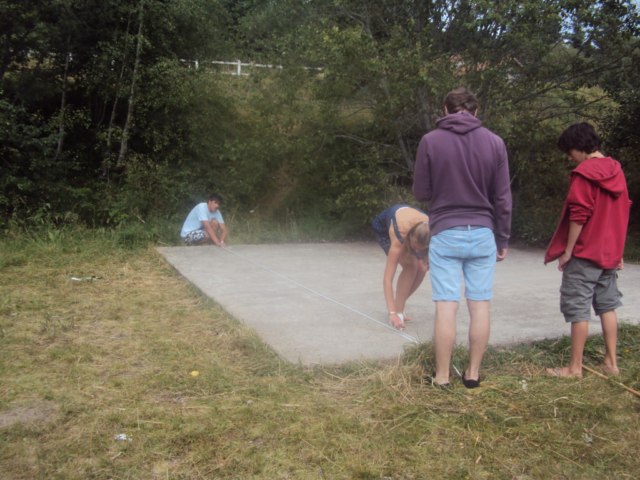

La deuxième a nettoyé la dalle pour faire la trace, ensuite nous avons mesuré et dessiner des points de marquage avec un centimètre et des craies, pour pouvoir après tracer le périmètre de la cabane à construire.

JPEG - 89.7 ko
JPEG - 86.9 ko
JPEG - 78.1 ko
JPEG - 67 ko

L’après-midi nous avons reçu une mauvaise nouvelle : la cabane ne pourra pas être construite cette semaine , mais notre projet va continuer avec les maquettes !

Nous allons continuer la recherche du meilleur prototype de cabane écologique, en améliorant les trois prototypes des séjours précédents, qui avaient été réalisés pas les petits. Pour pouvoir après faire des tests plus précis qui les tests de température que l’on a fait hier.

Pour cela nous avons divisé trois équipes :

  • Cabane en paille : Mathieu, Artem et Eugenie
  • Cabane en bouteilles plastiques : Anton et Clément
  • Cabane en BTC : Ildar et Daria.

Chaque équipe a commencé à amélioré son projet et a chercher des informations pour mieux connaitre le processus de construction et les avantages.

Message écrit par : Daria

 Mercredi 11 Août

Ce matin et cet après-midi nous avons continuer a travailler chacun sur son projet.

La cabane en paille :

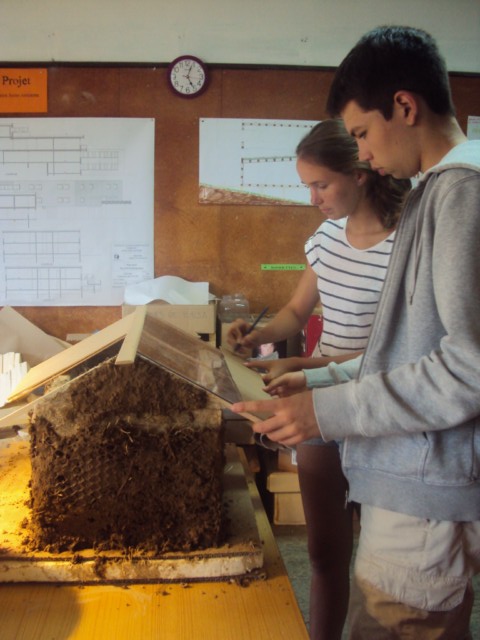

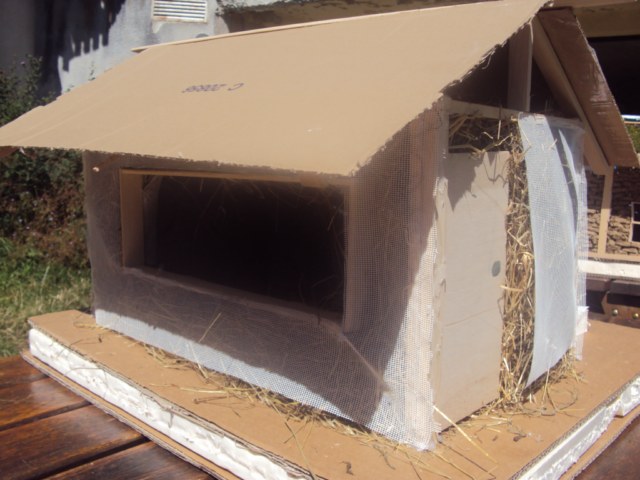

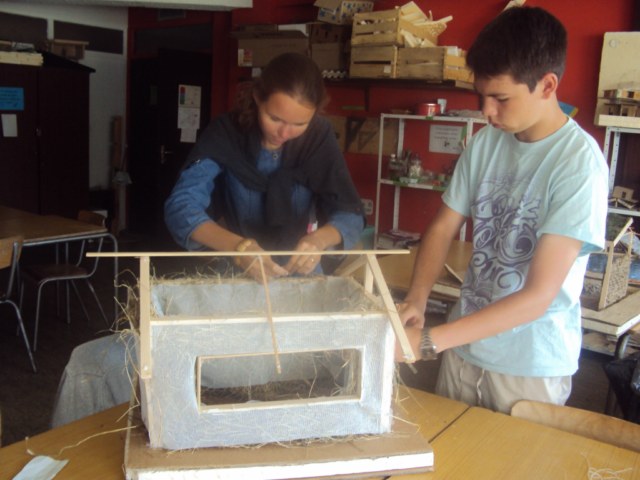

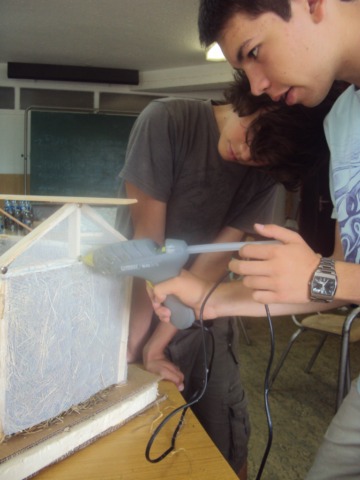

Nous avons épaissis les murs de la cabane avec plus de paille, puis nous avons fini de coudre le grillage qui soutient la paille.

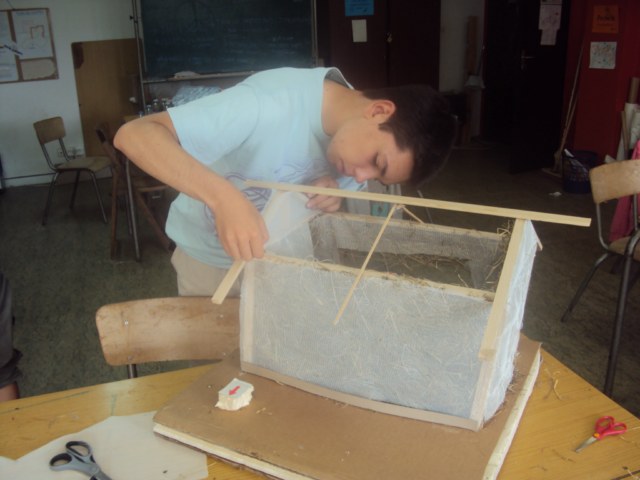

Ensuite, nous avons réfléchis à la toiture, nous avons décider de mettre un vitrage sur la partie nord de la toiture, pour pouvoir profiter du ciel étoilé pendant la nuit. La maquette est déjà prête pour demain pour faire l’enduit.
Après nous avons continuer les recherches de la construction en paille.

JPEG - 71.5 ko
JPEG - 60.9 ko
JPEG - 60.1 ko
JPEG - 71.6 ko

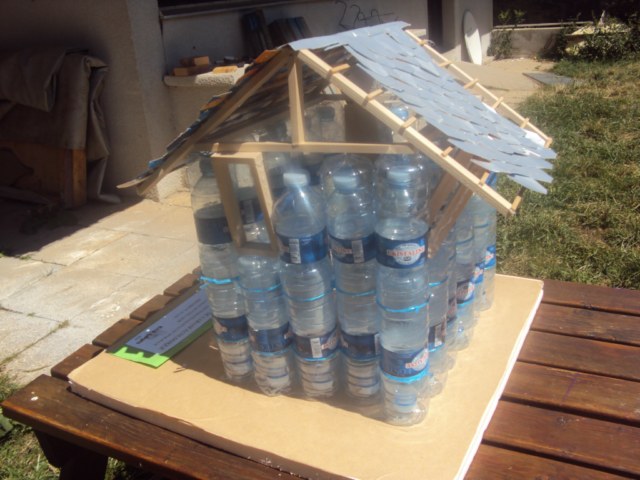

La cabane en bouteilles plastiques :

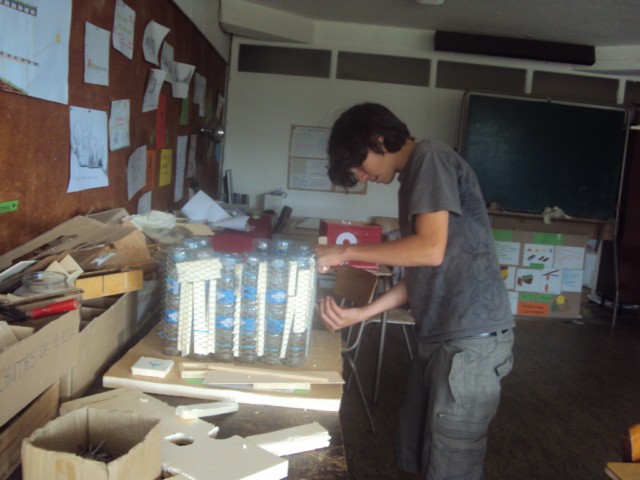

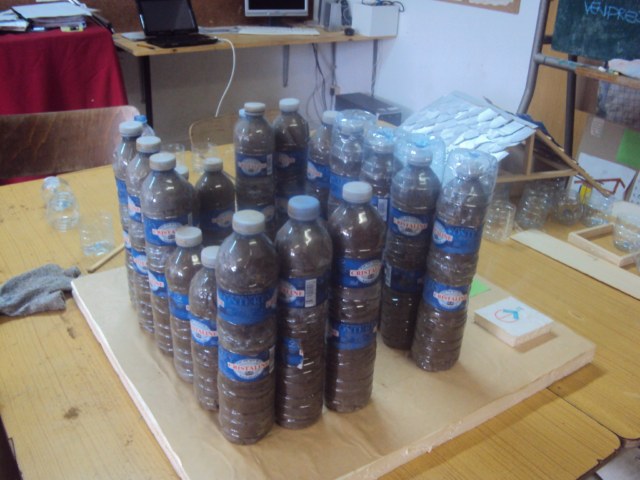

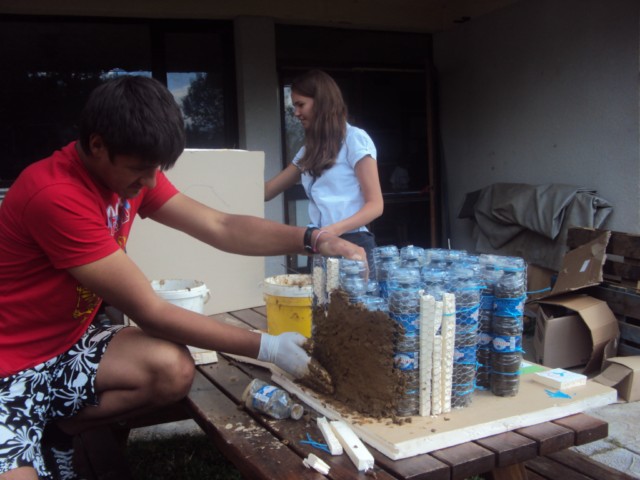

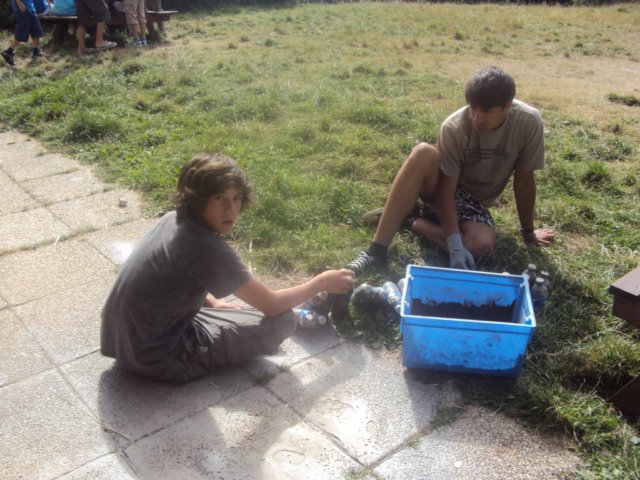

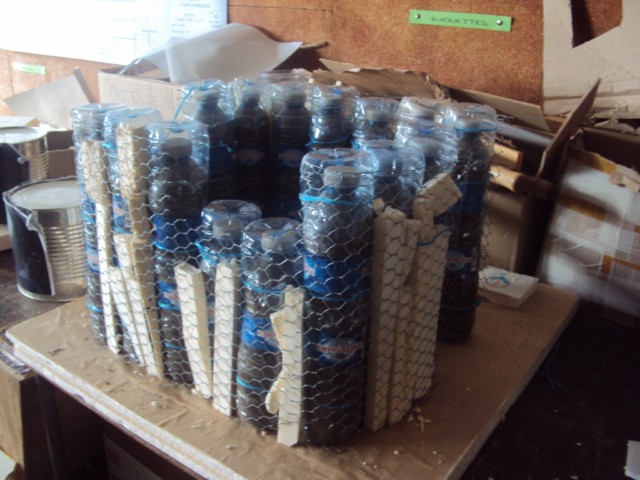

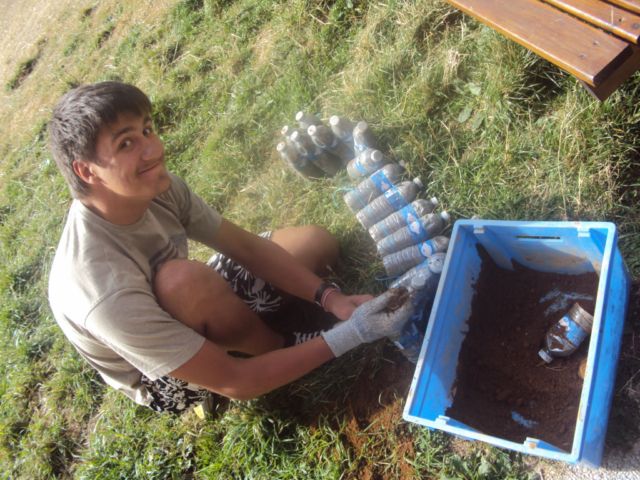

Nous avons remplit les bouteilles avec de la terre, que nous avons tassée pour enlever l’air de l’intérieur.Nous avons ensuite assemblé les bouteilles avec du fils pour construire les murs.
Après nous avons fixé les murs sur la base, puis nous avons mis un grillage tout autour de l’extérieur des murs, pour pouvoir appliquer l’enduit demain.

JPEG - 88.4 ko
JPEG - 88.1 ko
JPEG - 68.9 ko
JPEG - 76.7 ko

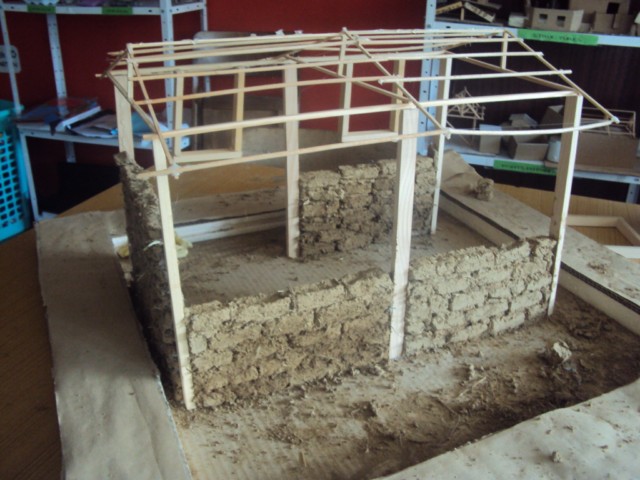

La cabane en BTC (Brique en Terre Crue) :

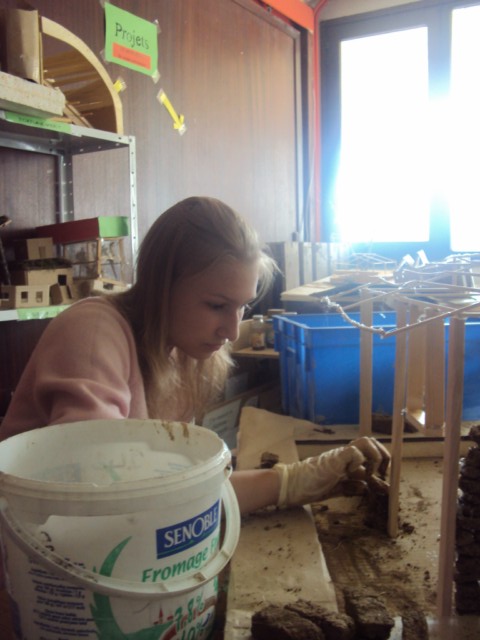

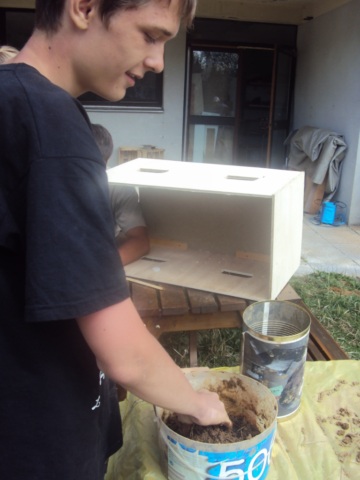

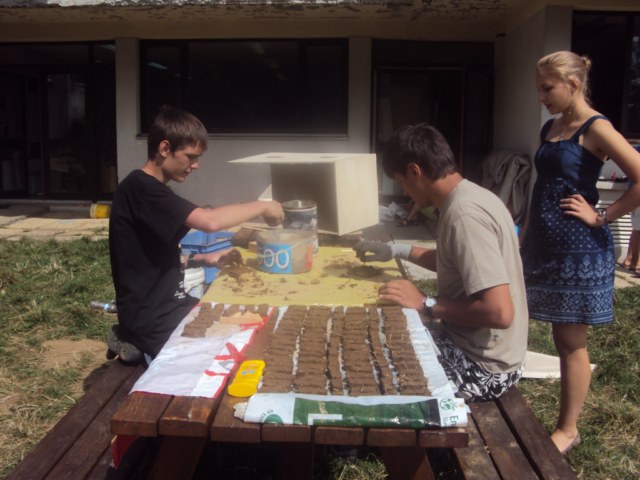

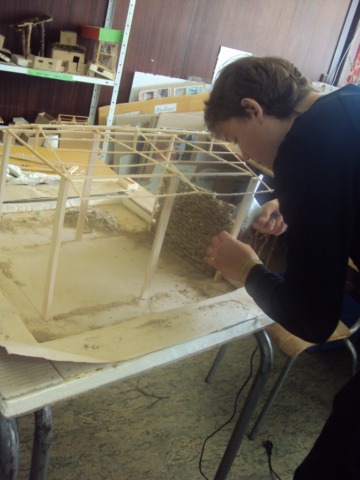

Nous avons préparer le mélange (argile , paille, sable, eau) pour fabriquer les briques pour les murs. Pendant le matin et l’après-midi nous avons fabriqué des briques. Et nous avons aussi amélioré les structures en bois qui vont soutenir les murs.

JPEG - 61.6 ko
JPEG - 60.1 ko
JPEG - 57 ko
JPEG - 77.3 ko

Message écrit par : Le groupe

 Jeudi 12 Août

Ce matin nous avons continué faire les maquettes par petits groupes :

Cabane en paille :

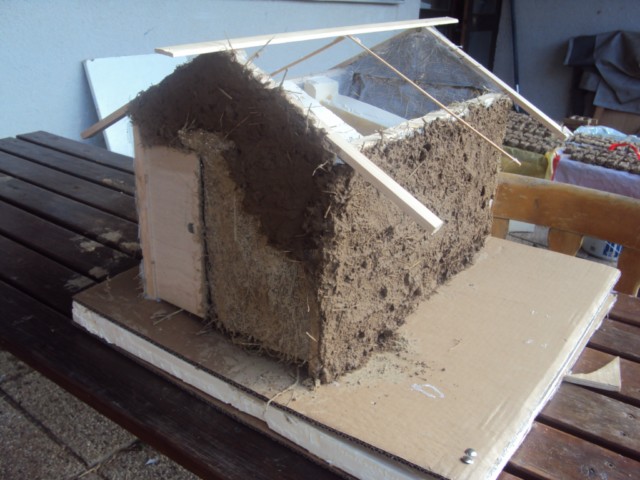

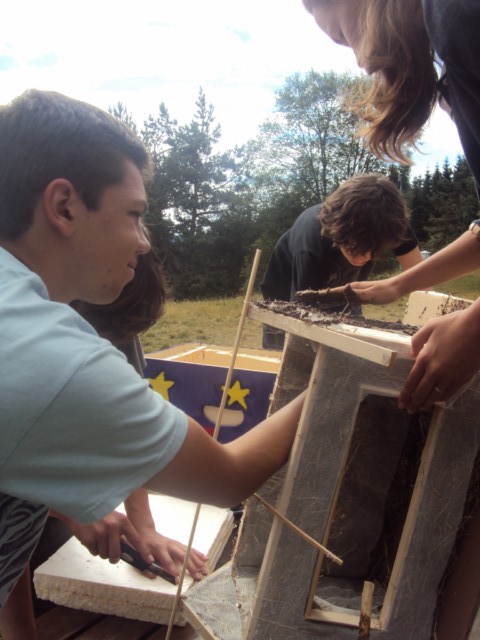

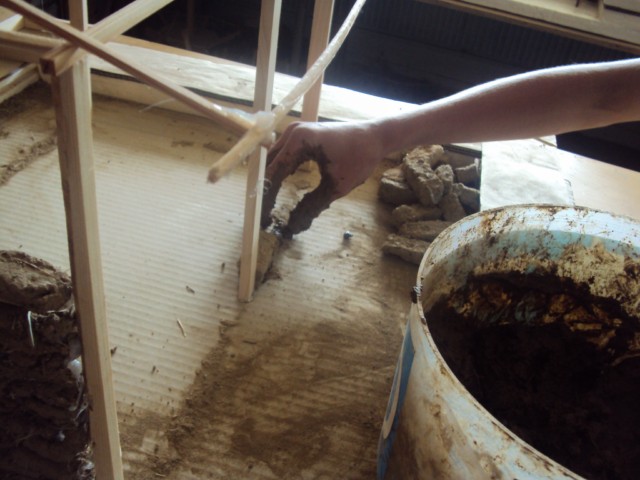

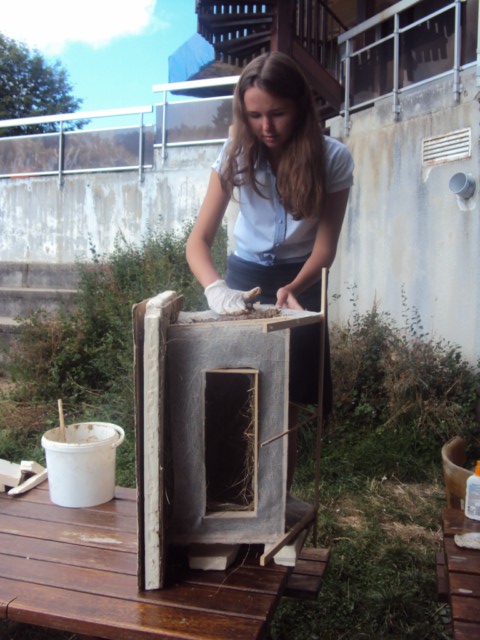

Nous avons préparé l’enduit avec une même quantité de sable, terre et paille et un peu d’eau, pour ensuite enduire les murs.

JPEG - 71.9 ko
JPEG - 85.5 ko
JPEG - 81.5 ko
JPEG - 91.7 ko
JPEG - 86.6 ko

Cabane en bouteilles plastiques :

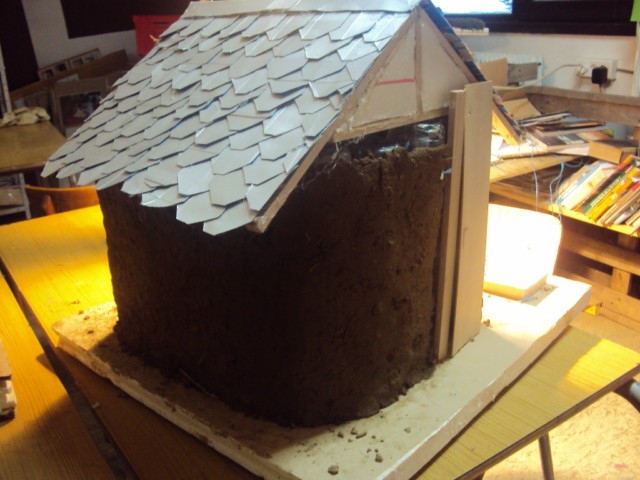

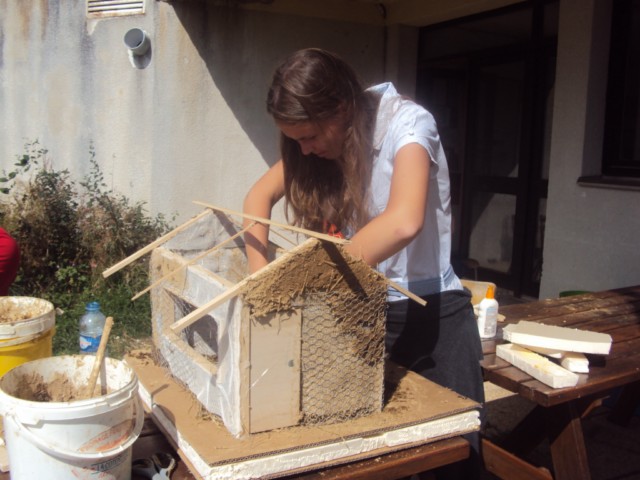

Nous avons rajouté des morceaux de mousse dans les creux qu’il y avait entre les bouteilles, pour facilité l’application de l’enduit. (Normalement la technique se fait avec des sacs plastiques recyclés, qui servent également d’isolant.)

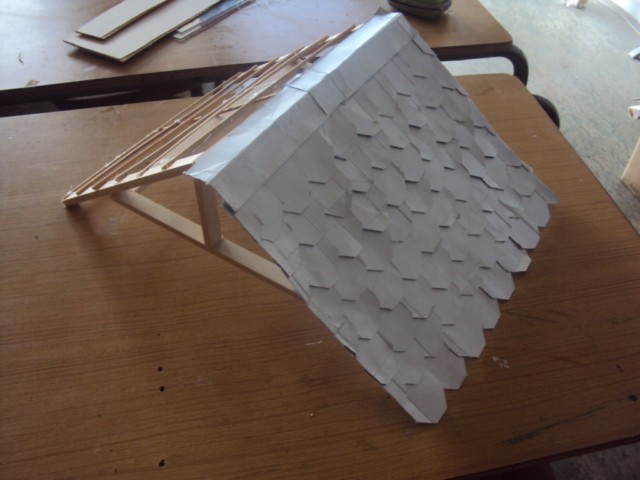

Nous avons commencé à faire le toit avec des tuiles fabriquées avec du tétra pack (boites de lait).

JPEG - 73.8 ko
JPEG - 63.5 ko
JPEG - 81.1 ko
JPEG - 59.1 ko
JPEG - 89.6 ko
JPEG - 66 ko

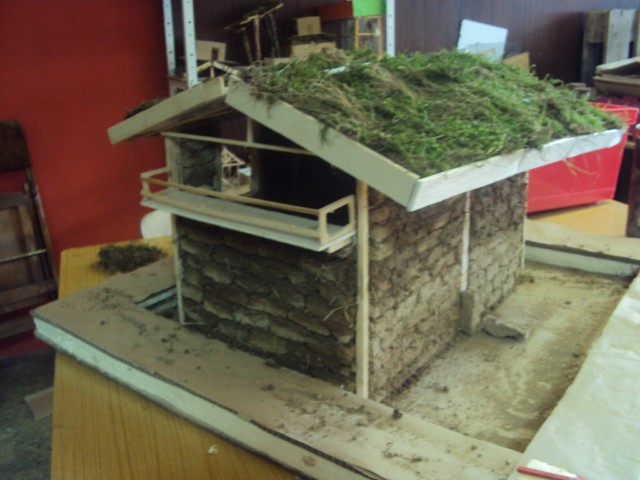

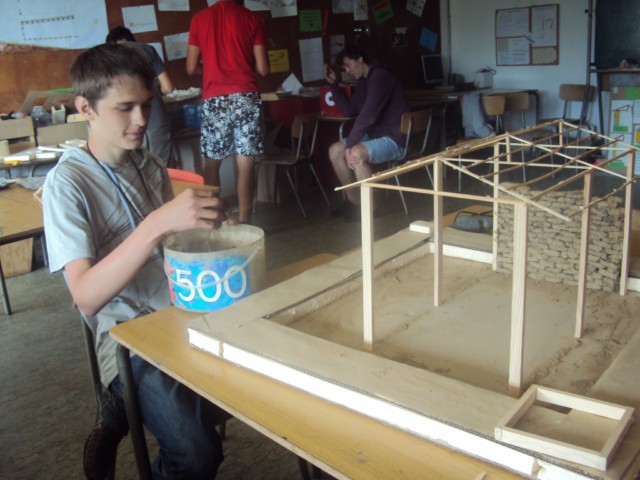

Cabane en brique :

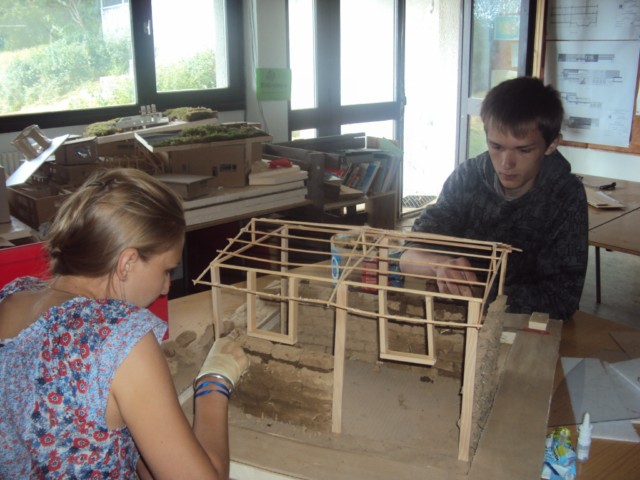

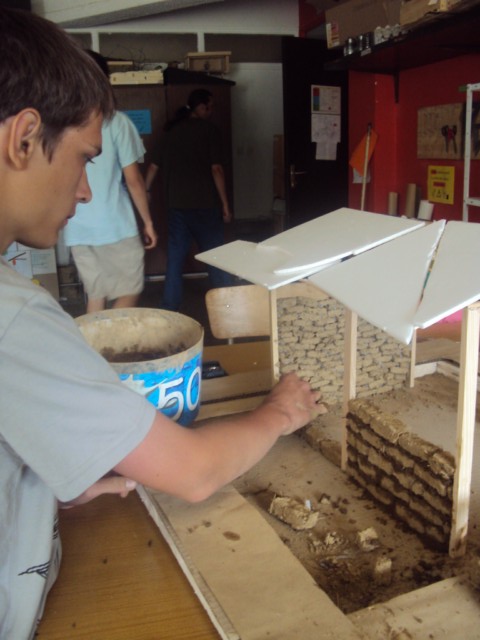

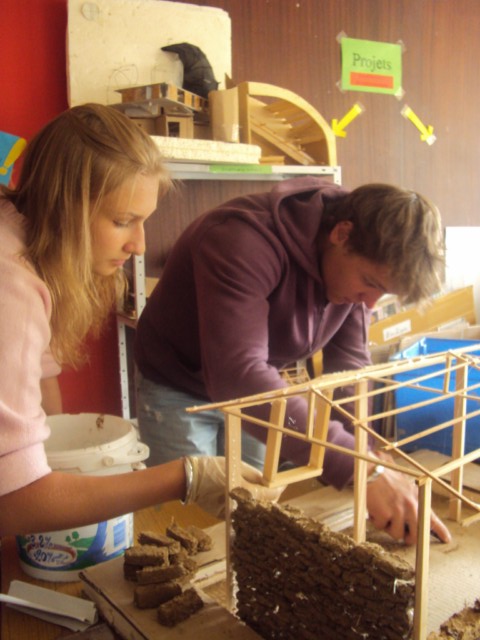

Nous avons commencé à construire les murs avec les briques et en utilisant de l’enduit pour les collées. Puis nous avons coupé les cadres pour les fenêtres en utilisant des baguettes de bois. Et nous avons aussi commencé à réfléchir à un système de toiture écologique.
L’après-midi nous sommes allés au lac pour nous baigner, visiter le village et profiter du paysage.

JPEG - 86.4 ko
JPEG - 78.7 ko
JPEG - 73.1 ko
JPEG - 83.3 ko
JPEG - 72.7 ko
JPEG - 93.7 ko

Message écrit par : Le groupe

 Vendredi 13 Août

Aujourd’hui nous avons essayer de finir les maquettes.

Cabane en paille :

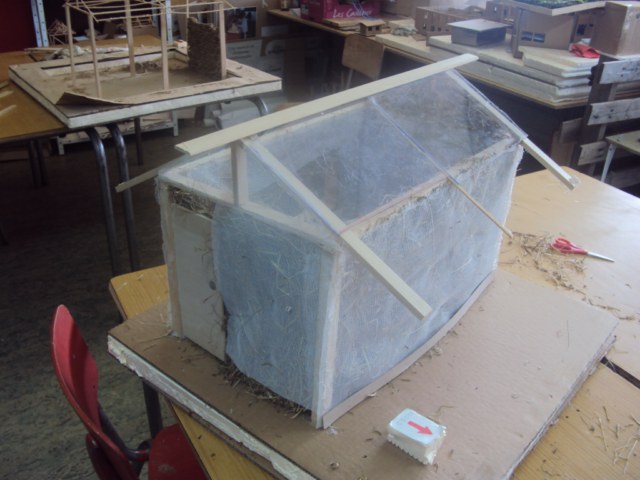

Nous avons tout d’abord rajouter un grillage tout autour des murs extérieurs afin de permettre à l’enduit de mieux adhérer à la paille. Nous avons également fini le toit que nous avons fait avec du plexiglas et du carton, la porte a été mise et l’enduit a entièrement été posé sur les murs. Les recherches sur la construction en paille ont été finies ainsi que les dessins de la structure et les diaporamas pour la retransmission.

JPEG - 93.6 ko
JPEG - 84.9 ko
JPEG - 79.9 ko
JPEG - 56.6 ko
JPEG - 76.7 ko

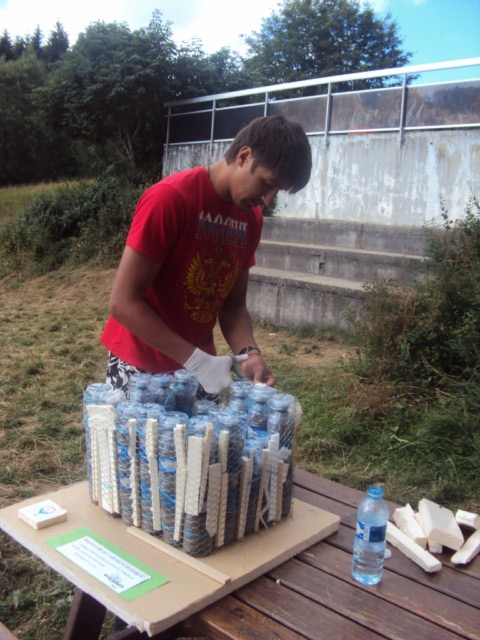

Cabane en bouteilles plastiques :

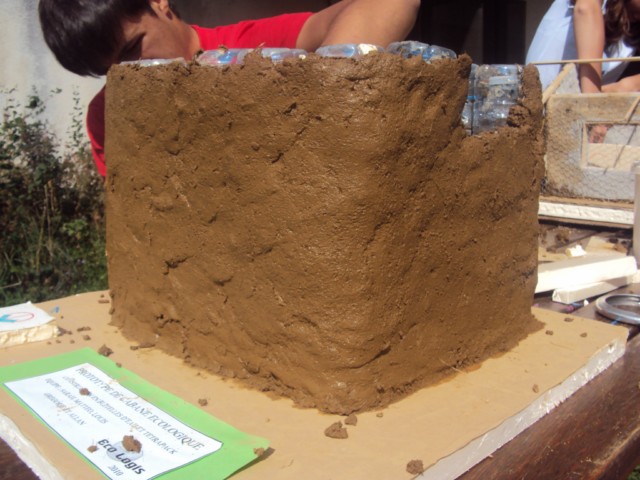

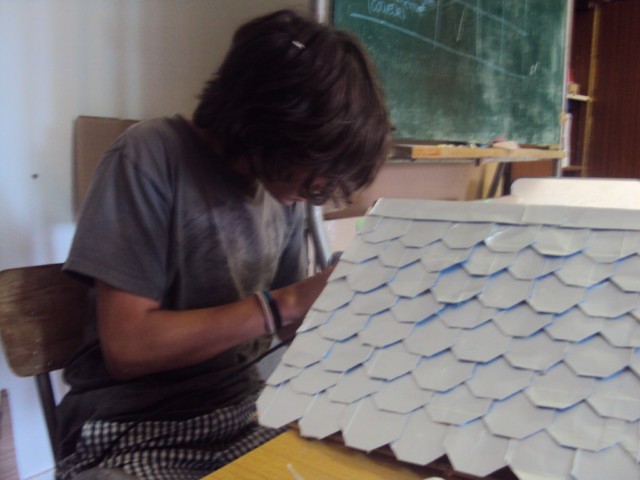

Nous avons mis l’enduit tout autour des murs, mis la porte et découper toutes les tuiles en tétra pack pour le toit que nous avons ensuite assemblées ensemble. La maquette est donc terminée, il ne nous reste donc plus que les recherches et le power point à faire pour demain.

JPEG - 104.5 ko
JPEG - 98.9 ko
JPEG - 78.3 ko
JPEG - 64.9 ko
JPEG - 92 ko
JPEG - 83.2 ko

Cabane en brique :

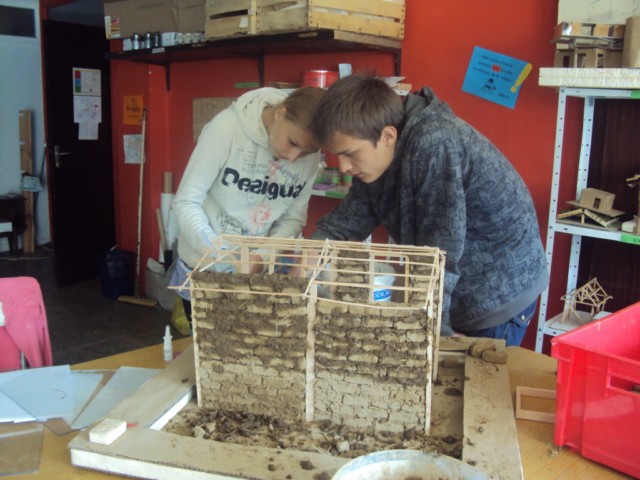

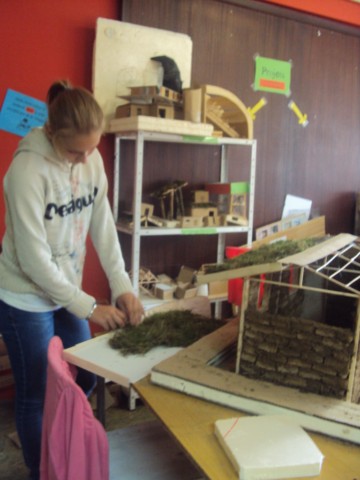

Nous avons fini de construire tout les murs avec les briques et l’enduit puis nous sommes aller chercher de la mousse (végétation) pour recouvrir le toit, la porte en bois a été faite ainsi qu’un balcon sur la façade est. Les recherches ont été finies ainsi que les dessins de la coupe de la structure de la cabane.

JPEG - 89.5 ko
JPEG - 91.6 ko
JPEG - 46.2 ko
JPEG - 55 ko
JPEG - 78.1 ko
JPEG - 79 ko

Message écrit par : Le groupe

 Samedi 14 aout

Nous avons fini de faire les recherches des protocoles de construction.Et quelques exemples de maisons construites avec les différentes techniques que nous avons étudiées. Nous avons fini de faire le diaporama power point pour la retransmission.

JPEG - 45.1 ko

L’après-midi c’était la retransmission , au départ nous étions un peu stresser mais finalement ça c’est très bien passé. Mais nous sommes tout de même un peu triste car la maquette en briques a été détruite pendant le transport jusqu’à la salle de la retransmission. Heureusement que nous avions pris des photos !!

Pour la veillée nous avons présenté le spectacle aux enfants.

Message écrit par : Le groupe

 Dimanche 15 aout

C’est l’heure du départ, le moment est venu de dire aurevoir a tout le monde. Nous sommes content car nous nous sommes fait de nouveaux amis et on a aussi appris plein de choses.

JPEG - 81.9 ko

Message écrit par : Le groupe
