Dessinateur du Futur - du 11 au 18 juillet 2010

Pendant cette semaine Théodore va apprendre l’utilisation des matériaux écologiques dans la construction pour le proposer pour notre prototype de cabane écologique.


20. 7-9 ans 30. 10-12 ans
Lieu : Vacances Scientifiques
Domaines : Architecture, Ecologie, Matériaux,


 Dimanche 11 Juillet

 Arrivée

Dimanche un nouveau stagiaire s’est joint à notre équipe de petits architectes, il s’appelle Théodore. Il nous aidera cette semaine à finir la conception du prototype de la cabane écologique qu’on a commencé la semaine dernière.

 Lundi 12 Juillet

 1. Phase contact

Notre mission : « Construire un pont en papier »

- Les objectifs : Faire une structure légère et résistante avec de rouleaux en papier.
- Où : La salle ECOLOGIS
- Le matériel :

  • Papier
  • Scotch
  • Crayon
  • Des ciseaux
  • Balance
  • Calculatrice
  • Briques de 1 Kg (Par exemple des briques de lait de 1 L.)

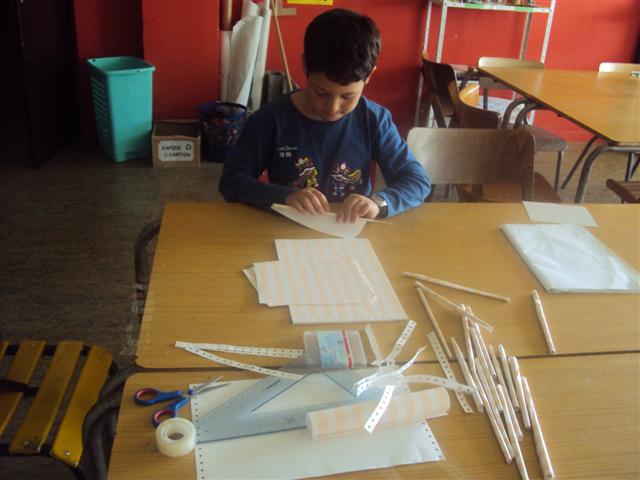

Aujourd’hui, j’ai commencé par leur soumettre une petite mission : « faire un pont en papier », j’ai commencé en faisant des rouleaux de papier avec l’aide d’une baguette et un peu du scotch pour les coller.

JPEG - 46.7 ko

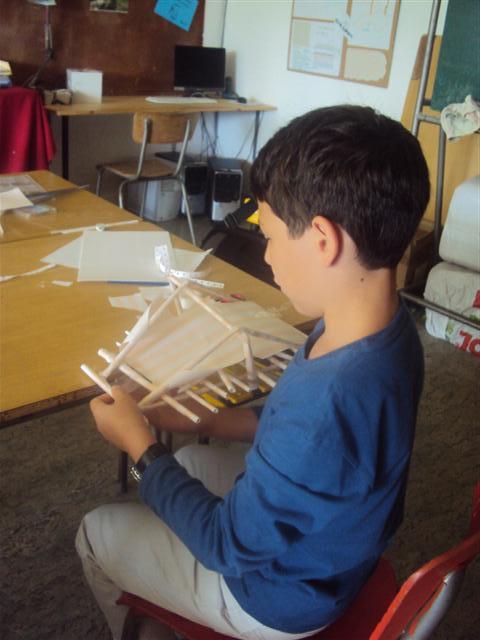

Ensuite, j’ai réfléchi à la façon de faire la structure et j’ai dessiné un plan pour pouvoir construire mon pont. J’ai construit le pont avec les rouleaux en papier et du scotch.

JPEG - 45.8 ko

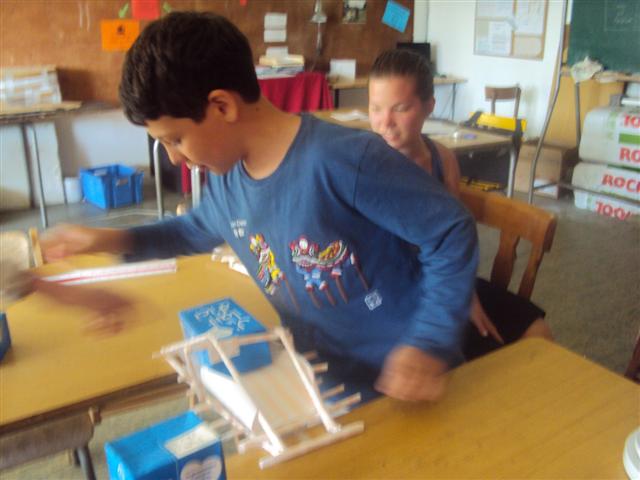

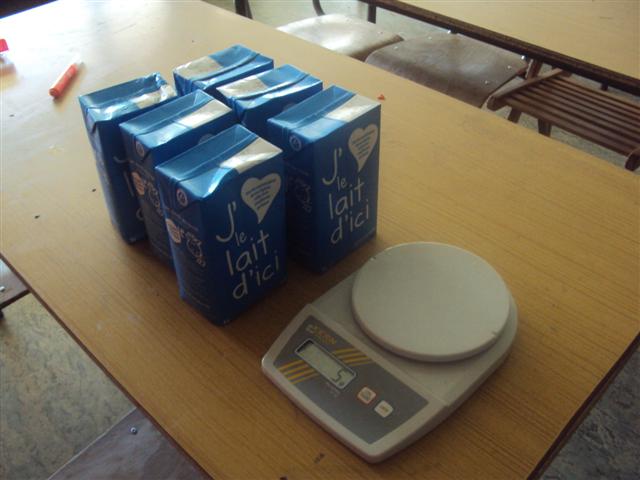

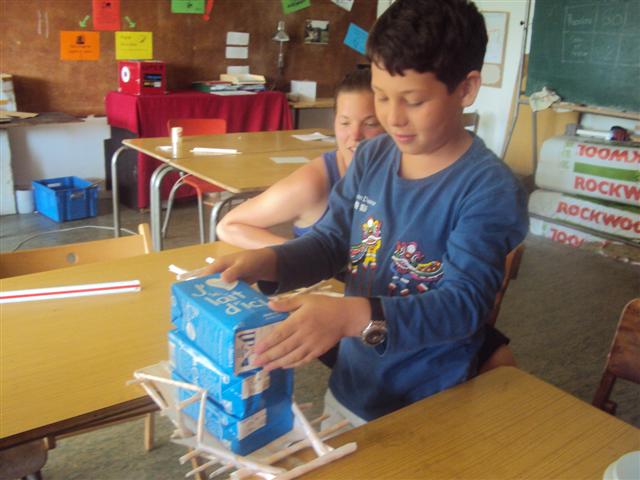

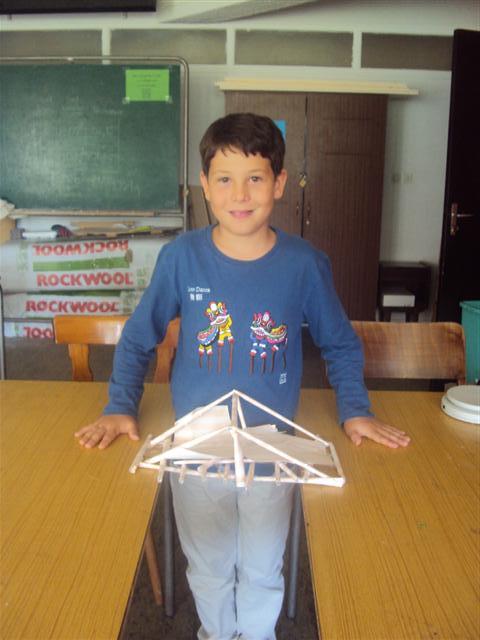

A la fin, nous avons pesé mon pont, ensuite nous avons mis le pont entre deux tables et on a commencé à ajouter des briques de 1060 g. Le pont a résisté à 3 briques du lait !!

JPEG - 45.5 ko
JPEG - 52.4 ko

Les résultats :

Le poids du pont 60 gr
La charge ultime 3277 gr (3 briques du lait)
La résistance 52.65
JPEG - 45.5 ko

Message écrit par Théodore

 2. Phase Découverte

« L’ensoleillement, les ombres et la forme architecturale »

Nous avons travaillé sur les principes de l’architecture bioclimatique :
- l’ensoleillement,
- les ombres,
- et la forme.

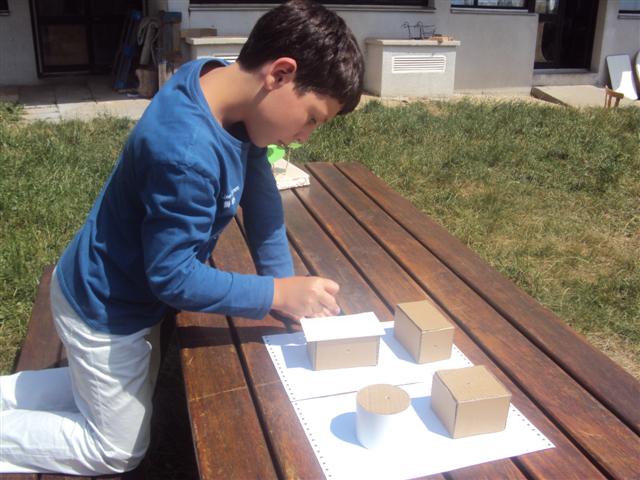

J’ai fait une analyse des ombres et de l’ensoleillement avec trois formes différentes :
- cube,
- rectangle et
- cylindre.

A la fin de mon expérimentation j’ai compris que la meilleure forme à utiliser est le rectangle avec la façade la plus large orientée vers le sud, parce que c’est la façade qui reçoit la majeure quantité de soleil. La façade nord reçoit toujours des ombres.

Avec les résultats que j’ai obtenus, j’ai commencé à dessiner le plan de mon cabane écologique a échelle 1:20, j’ai mis des fenêtres dans la façade sud et pas dans la façade nord.

JPEG - 59.9 ko

Après nous avons appris la technique de l’aquarelle, nous avons dessine un paysage et après nous avons commence à peindre avec des aquarelles et beaucoup d’eau. Demain nous finirons.

JPEG - 39.2 ko

Message écrit par Théodore

 Mardi 13 Juillet 2010

Aujourd’hui nous avons fini nos tableaux en aquarelle, j’ai dessiné tous les détails avec un stylo noir.

JPEG - 41.4 ko

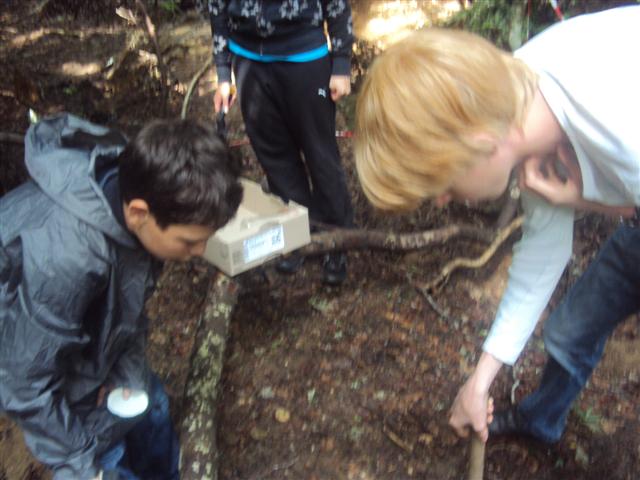

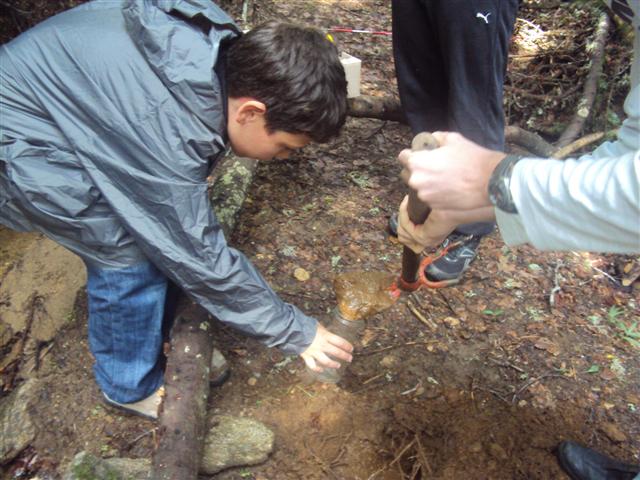

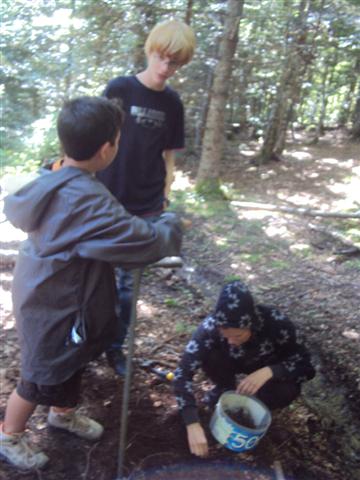

Ensuite, nous sommes partis chercher l’argile dans la forêt. Nous avons cherché près de la rivière et nous avons pris 6 échantillons des différents endroits avec l’aide d’une pelle.

JPEG - 53.1 ko
JPEG - 70.9 ko

Message écrit par Théodore

 3. Phase Approfondissement

« Les materiaux ecologiques : BTC (Brique en terre crue) »

L’après-midi nous avons prélevé les échantillons d’argile, j’ai marqué avec un feutre les différents types de terre, pour pouvoir calculer le pourcentage de chacune (fine et grosse).

JPEG - 45.2 ko
JPEG - 46.8 ko

Nous avons commencé à faire de moules avec de bois balsa pour faire des petites BTC (Briques en terre crue) qui s’appelle aussi « des adobes » pour construire notre maquette.

JPEG - 43.4 ko

Message écrit par Théodore

 4. Le Projet de Recherche

« Construction en BTC (Brique en terre crue) »

 Mecredi 14 Juillet

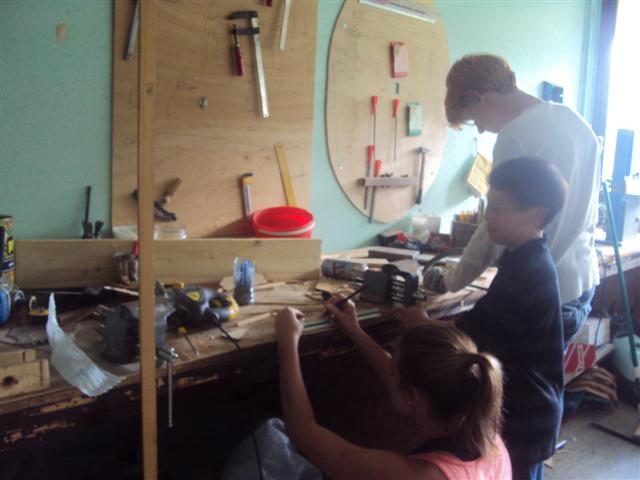

Ce matin, Patrick nous a aidé à faire nos moules avec du bois et des vis qui vont servir à faire les BTC (brique en terre crue) pour construire la maquette de notre prototype de cabane écologique.

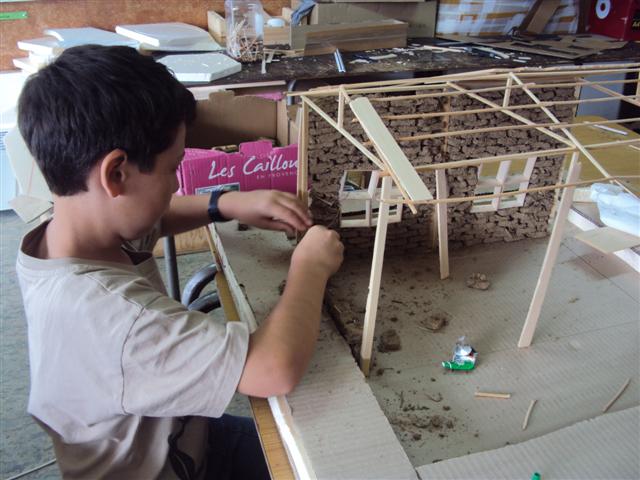

Pendant l’après-midi, nous avons réalisé la structure de la maquette (poteaux, charpente) en bois balsa et pour la base nous avons utilisé du carton et de la mousse. On a fait la maquette à échelle 1:10.

JPEG - 50.8 ko

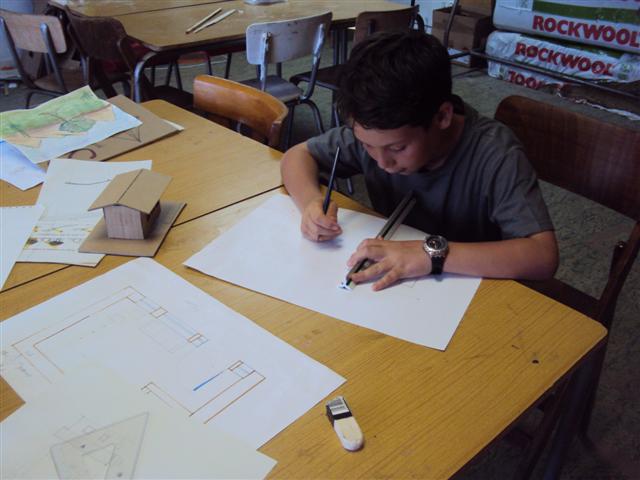

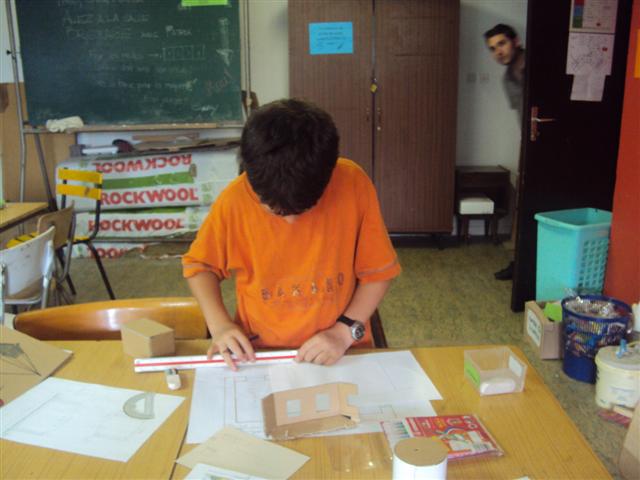

Ensuite j’ai fini de dessiner les façades de mon projet.

JPEG - 47.4 ko

Message écrit par Théodore

 Jeudi 15 Juillet

Aujourd’hui nous sommes allés à chercher de l’argile, des racines et de la paille dans la forêt.

JPEG - 40.6 ko

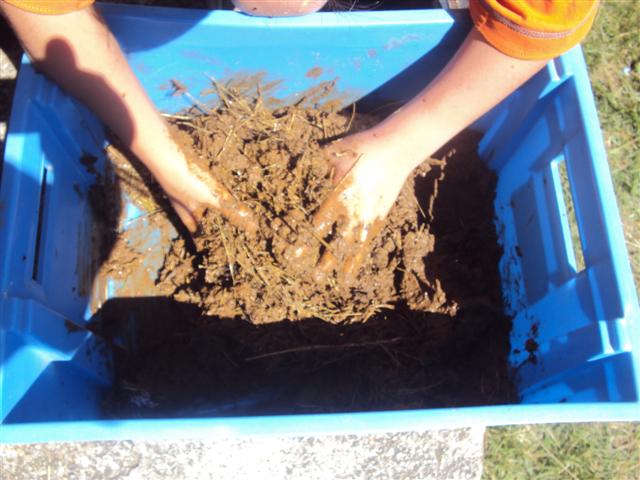

Une fois revenues nous avons coupé en petits morceaux les racines et la paille. Après nous avons mélangé de l’argile, du sable, de racines, de la paille et un peu d’eau pour fabriquer les petites briques en terre crue.

JPEG - 80.9 ko
JPEG - 69.4 ko
JPEG - 57.7 ko
JPEG - 71.7 ko

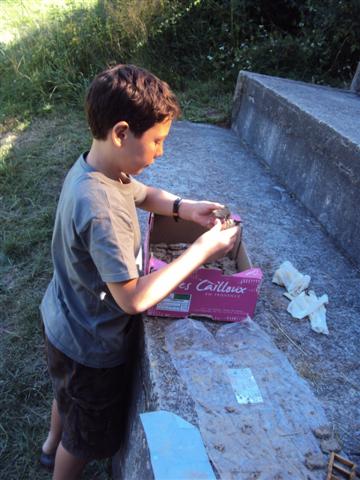

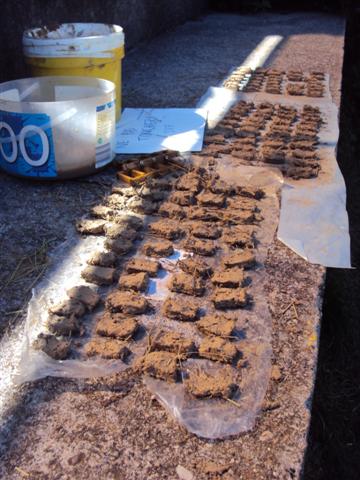

Ensuite nous avons commencé à faire les briques avec les moules et la mélangé, puis on les avait laisse sécher dans le soleil.

JPEG - 74.9 ko
JPEG - 47.6 ko

Dans l’après-midi les briques ont été séchées. On les a gardées pour faire la maquette, après nous avons continué à faire des briques. Ensuite Theodore a fini les dessins de son projet.

JPEG - 42.2 ko


JPEG - 47.7 ko

 Vendredi 16 Juillet

Donnons la parole à Theodore pour raconter la journée :

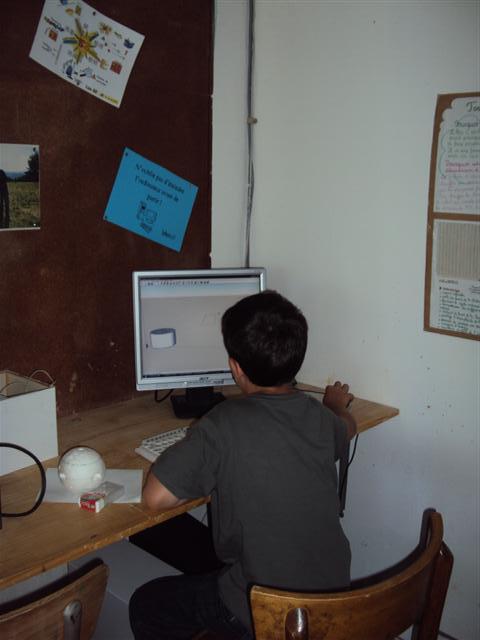

« Aujourd’hui j’ai appris à dessiner les ombres pour mes façades, ensuite j’ai fait la maquette de mon projet. J’ai appris à utiliser le logiciel Sketchup, qui sert à dessiner des objets en 3D.

JPEG - 42.6 ko
JPEG - 35.8 ko

Pendant l’après midi pour les activités sportives on est allés au lac. »

 5. La retransmission (Résultats et conclusions)

 Samedi 17 Juillet

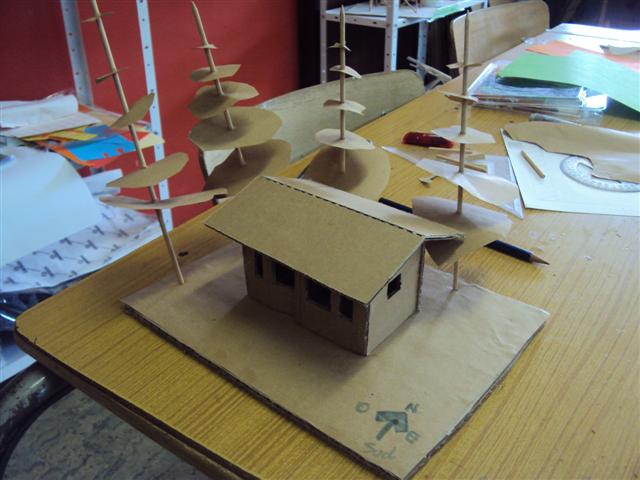

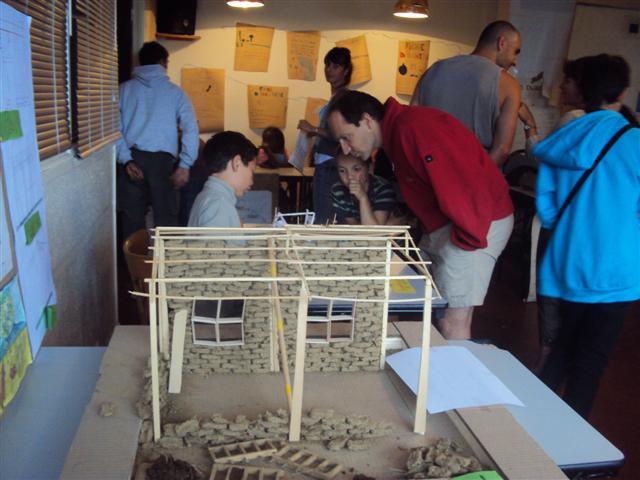

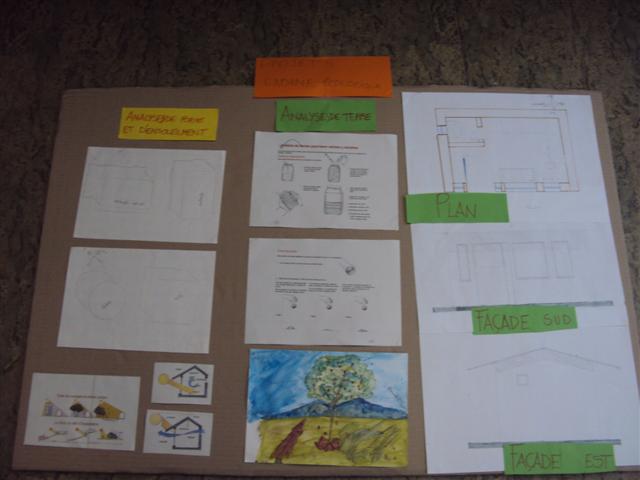

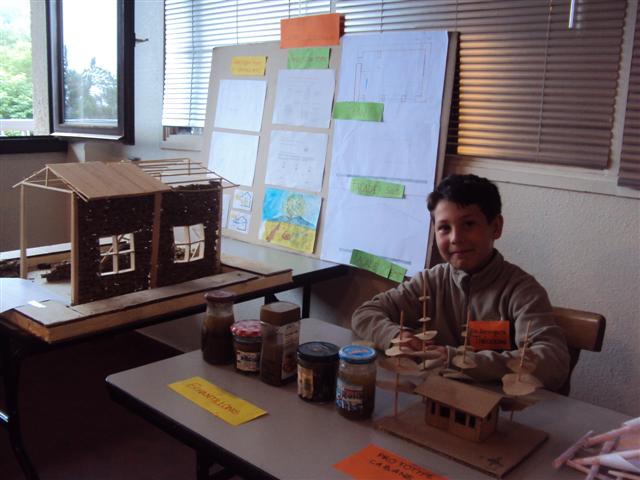

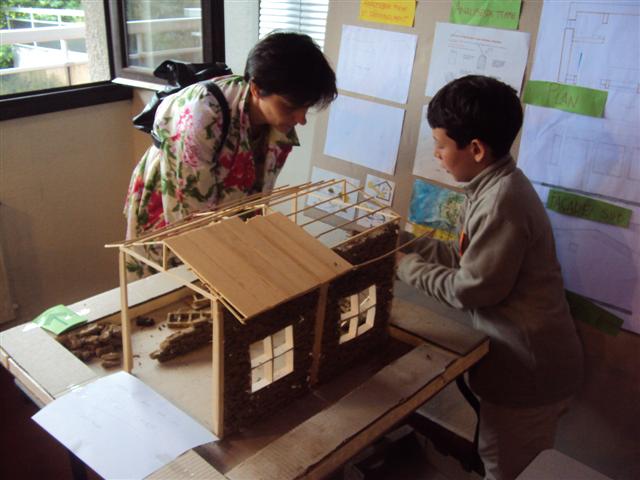

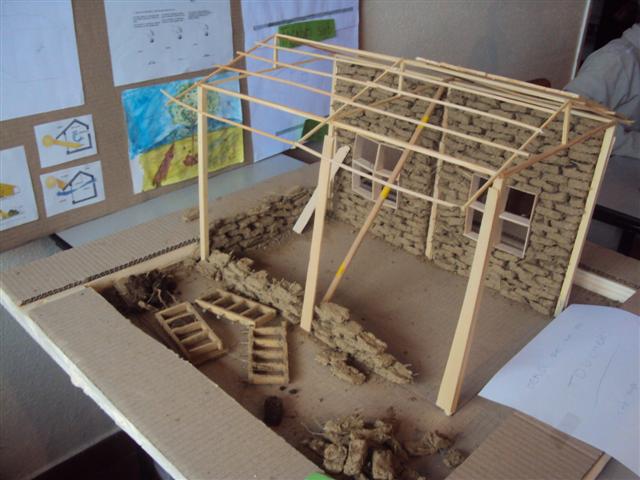

Pendant le matin j’ai fini la maquette de la cabane et j’ai fait le poster pour la retransmission.

JPEG - 59.4 ko
JPEG - 51.9 ko
JPEG - 38.1 ko

La retransmission :

JPEG - 51.2 ko
JPEG - 50.3 ko
JPEG - 44.7 ko
JPEG - 46.3 ko
JPEG - 55.3 ko
JPEG - 54.5 ko

Message écrit par Théodore
