Ecologis Architecture et acoustique du 02 Août au 16 Août 2009

En cette première quinzaine d’août 2009, 3 écologis supervisés par Laurent se sont penchés sur le problème de l’acoustique des bâtiments. Ce groupe est composé de Mathieu, Lise et Landry, a pour objectif de faire une salle anéchoïque. Pour réaliser ce projet, ils ont réalisé des expériences.







 Dimanche 2 Août

L’arrivée sur le centre s’est parfaitement déroulée tout au long de la journée, les ados ayant parfaitement supportés les voyages en car. Une veillée de présentation a clôturé cette journée.

 Lundi 3 Août

Activité scientifique
Expériences préliminaires
Objectifs :
- créer une boîte la plus insonorisée possible

Les 3 écologistes ont créé une boîte en carton des dimension d’une feuille A4 avec des hauteurs variables : celle de Mathieu a une hauteur de 8 cm, celle de Lise 11,5cm et celle de Landry 13,5 cm.

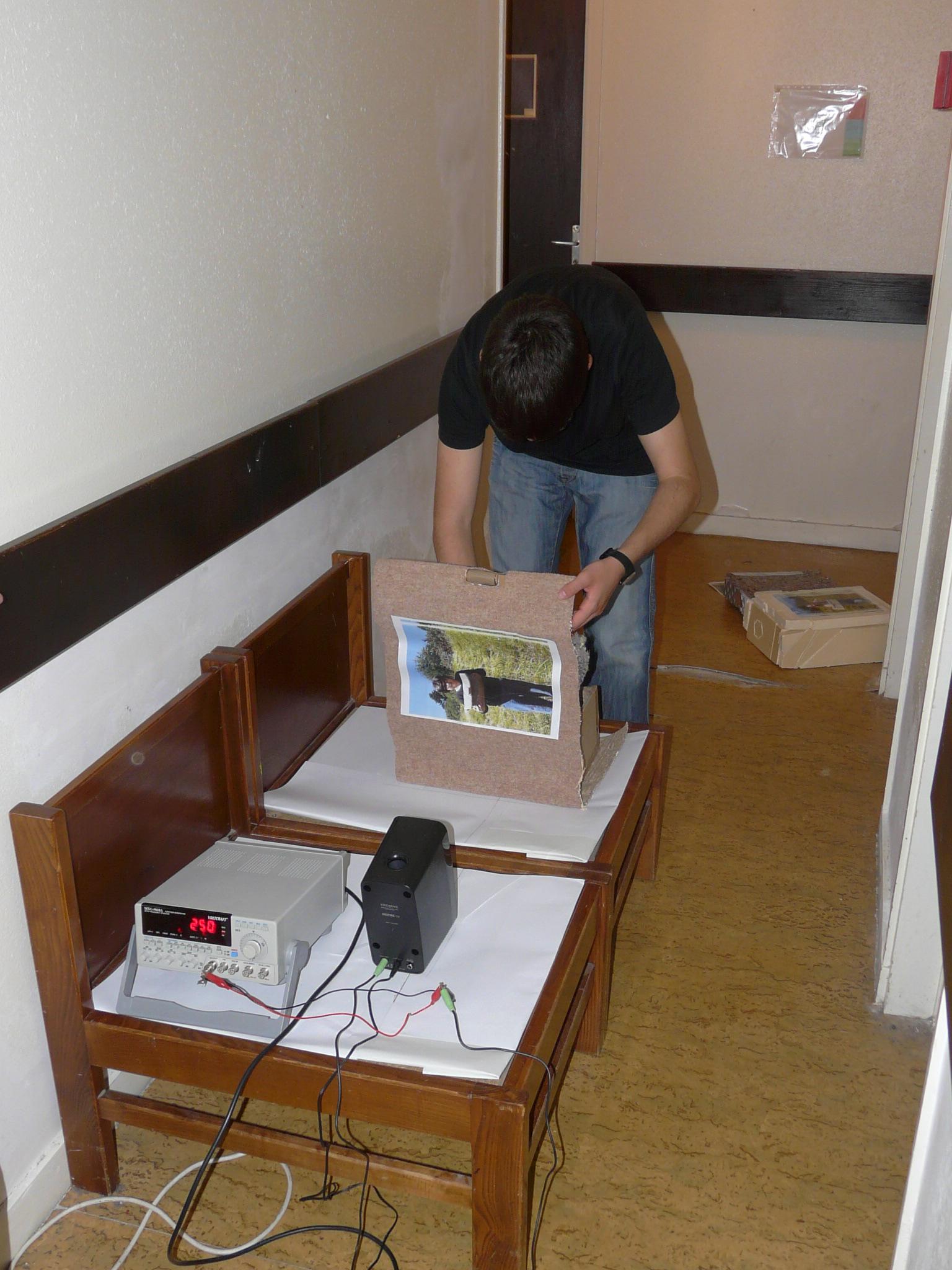

Dispositif expérimental :

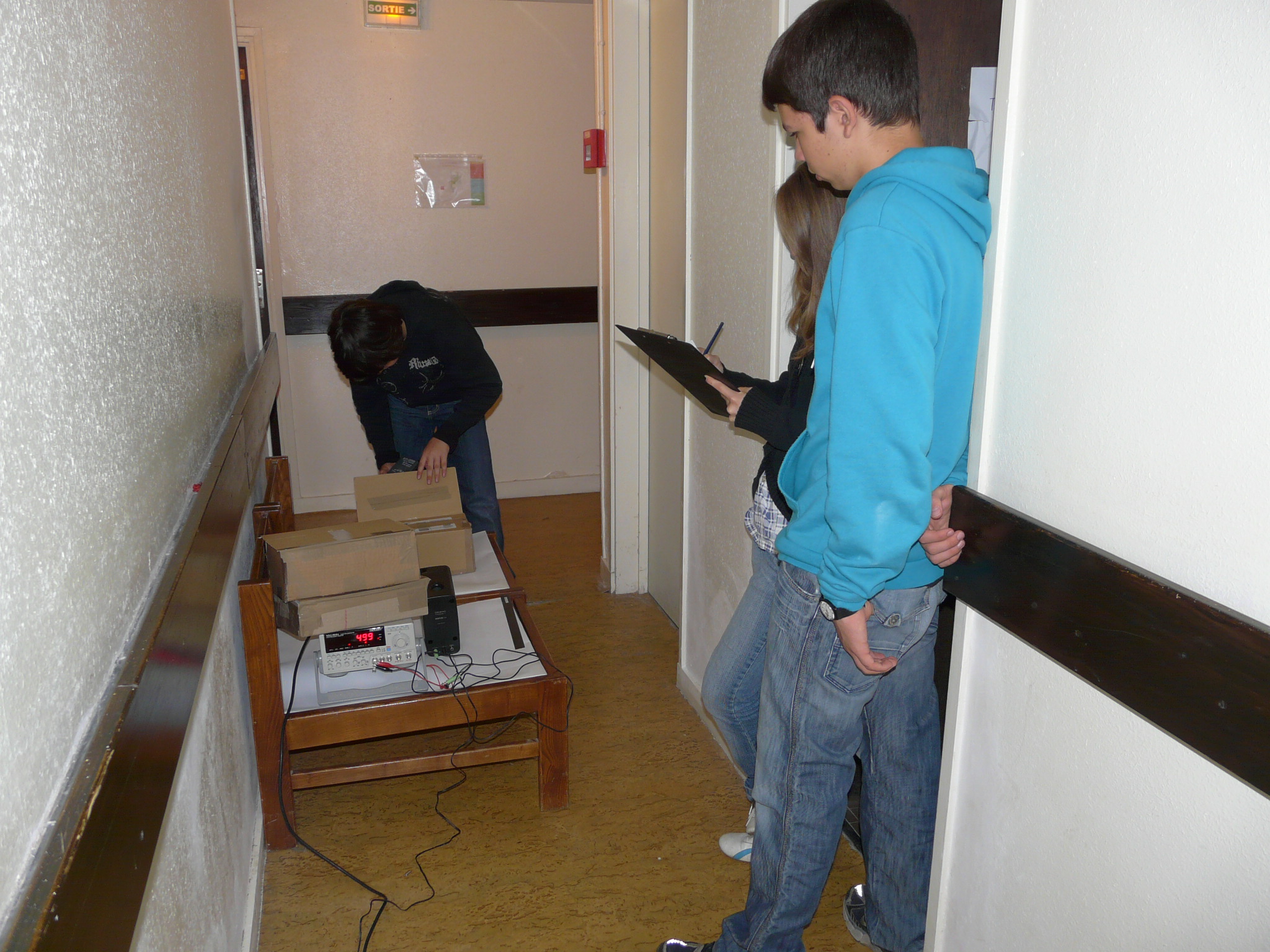

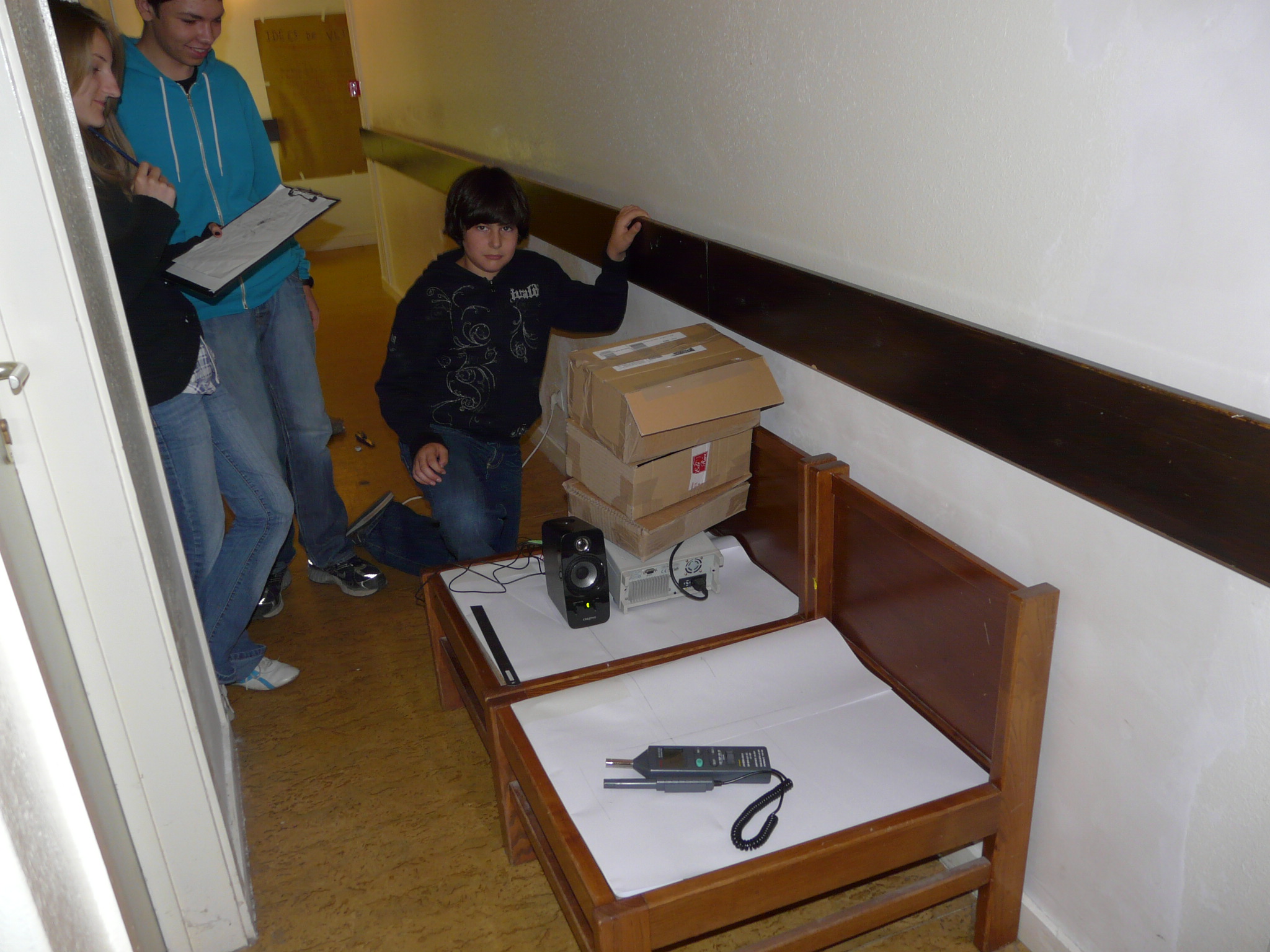

JPEG - 639 ko
Dispositif expérimentale
Mesure du bruit de fond et réglage de l’intensité de la source sonore.

2 chaises en bois plates
dBmètre Volt craft MS4 IN #DT-8820
Haut-parleur Créative Inspire T10
GBF (Générateur Basse Fréquence) Volt craft MXG-9810A

JPEG - 768.9 ko
1re phase de mesures
Mesures sur les boites non insonorisées

Mesures effectuées dans un couloir.

Les deux chaises sont placées côte à côte. La distance entre la source sonore et l’appareil de mesure utilisé sans boule est de 40cm, ils sont posés sur les chaises. Le choix des fréquences de tests est basé sur la règlementation du ministère de l’écologie, de l’énergie, du développement durable et de la mer
Nous effectuerons les mesures pour un son à 70dB au lieu de 99dB pour des raisons de sécurité (éviter les sons trop fort).

Incertitudes de mesures
Erreur de fréquence : en dessous de 500, plus ou moins 1Hz, au dessus, plus ou moins 5Hz.
Erreur de décibels : Plus ou moins 1dBA
Erreur de distance : Jusqu’à 3cm

Résultats (en dBA) des mesures pour les boites non insonorisées :

fréquence (Hz)source à 40 cmBoite de MathieuBoite de LiseBoite de Landry
125 70 73,6 73 76
250 70 75 72,5 78
500 70 73,7 70,9 73,3
1000 70 74,5 78,2 75,3
2000 70 62,7 62,4 65,5
4000 70 71,5 69,9 65,1

Nous observons qu’à basse fréquence le son est plus intense à l’intérieur des boites qu’à l’extérieur. Nous chercherons à comprendre pourquoi dans les jours à venir.

Activité extra-scientifique

JPEG - 1.5 Mo
AES Epervier

Pour finir cette première journée, nous avons brûlé pas mal de calories en faisant des Éperviers qui ont terminé en Éperviers Bouledogues.

 Mardi 4 Août

Activité scientifique

JPEG - 783.5 ko
Insonorisation des boites
L’équipe écologis en pleine action. On profite du soleil pour travailler à l’extérieur.

Des matériaux ont été ajoutés afin d’augmenter l’isolation des boîtes.
Lise a entouré sa boîte d’une couche de polystyrène d’une épaisseur de 3cm.
Mathieu a matelassé l’intérieur de la sienne avec un mélange de fibres synthétiques et l’a entourée avec des bandes de mousses plastiques.
Landry a entouré sa boîte avec de la moquette, a plaqué des morceaux de bois sur les parois intérieures et a placé au fond de la mousse et des feuilles.

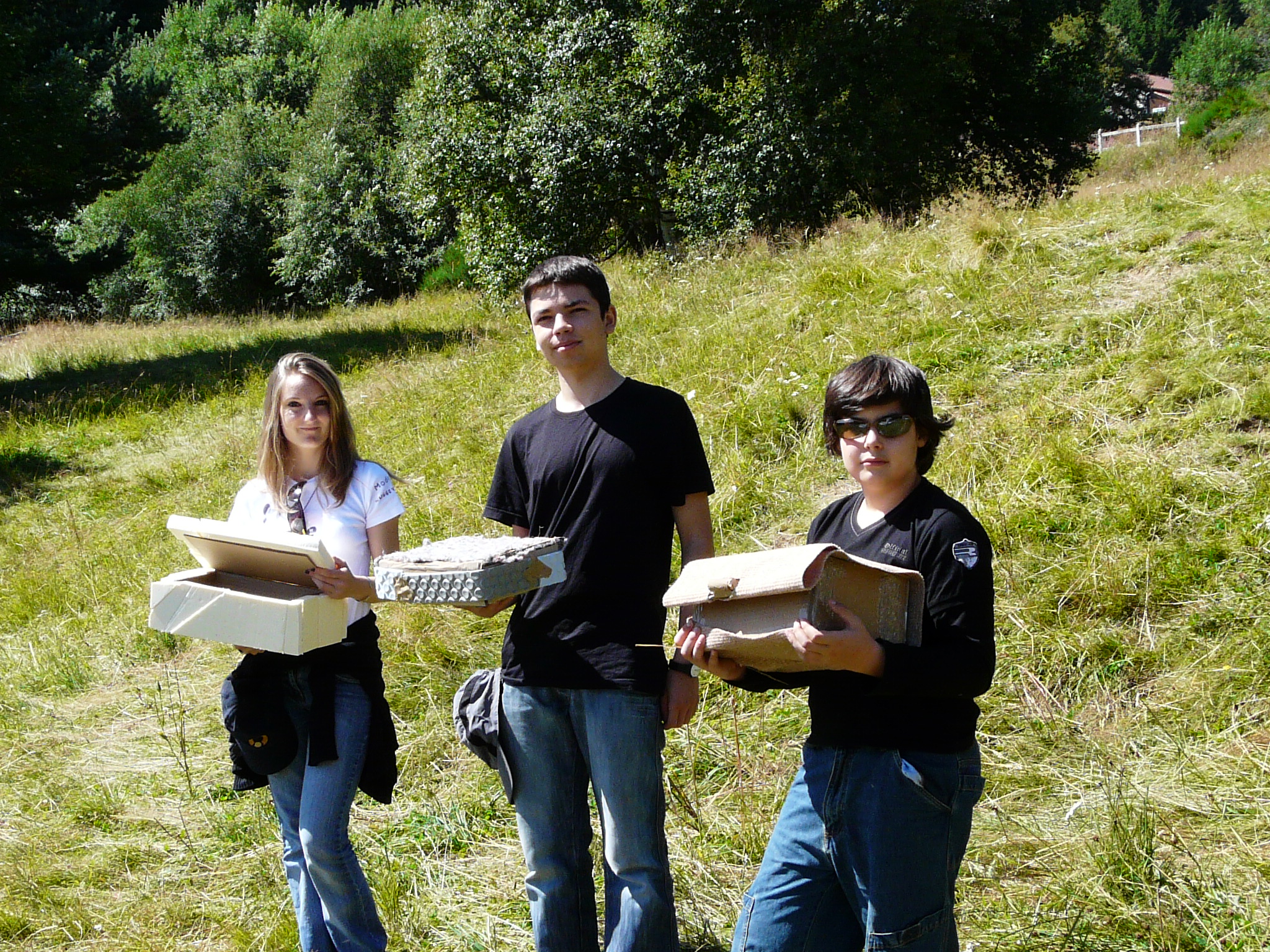

JPEG - 1.5 Mo
Equipe écologis et leur boite insonorisée
Équipe écologis de la 1re quinzaine de août 2009

Résultats (en dBA) des mesures pour les boites insonorisées :

fréquence (Hz)source à 40 cmBoite de MathieuBoite de LiseBoite de Landry
125 70 63 67 61
250 70 68 69 68
500 70 69 60 64,4
1000 70 65,2 65,3 67,7
2000 70 62,9 69,5 61,8
4000 70 62,5 66,4 54

Les choix d’insonorisation des écologistes donnes des résultats différents selon les fréquences. La boite de Landry s’avère particulièrement efficace en haute fréquence (4000 Hz).

Activité extra-scientifique

JPEG - 822.6 ko
Préparation de la Kermesse
Les 13-18 prépare une kermesse pour les 6-12.


JPEG - 733.6 ko
Equipe 13-18
Ensemble des colons 13-18 rassemblé pour le briefing de la préparation de la kermesse.

En fin après midi tout les 13-18 ont travaillé à la préparation d’une kermesse pour les plus 6-12.

 Mercredi 5 Août

Activité scientifique

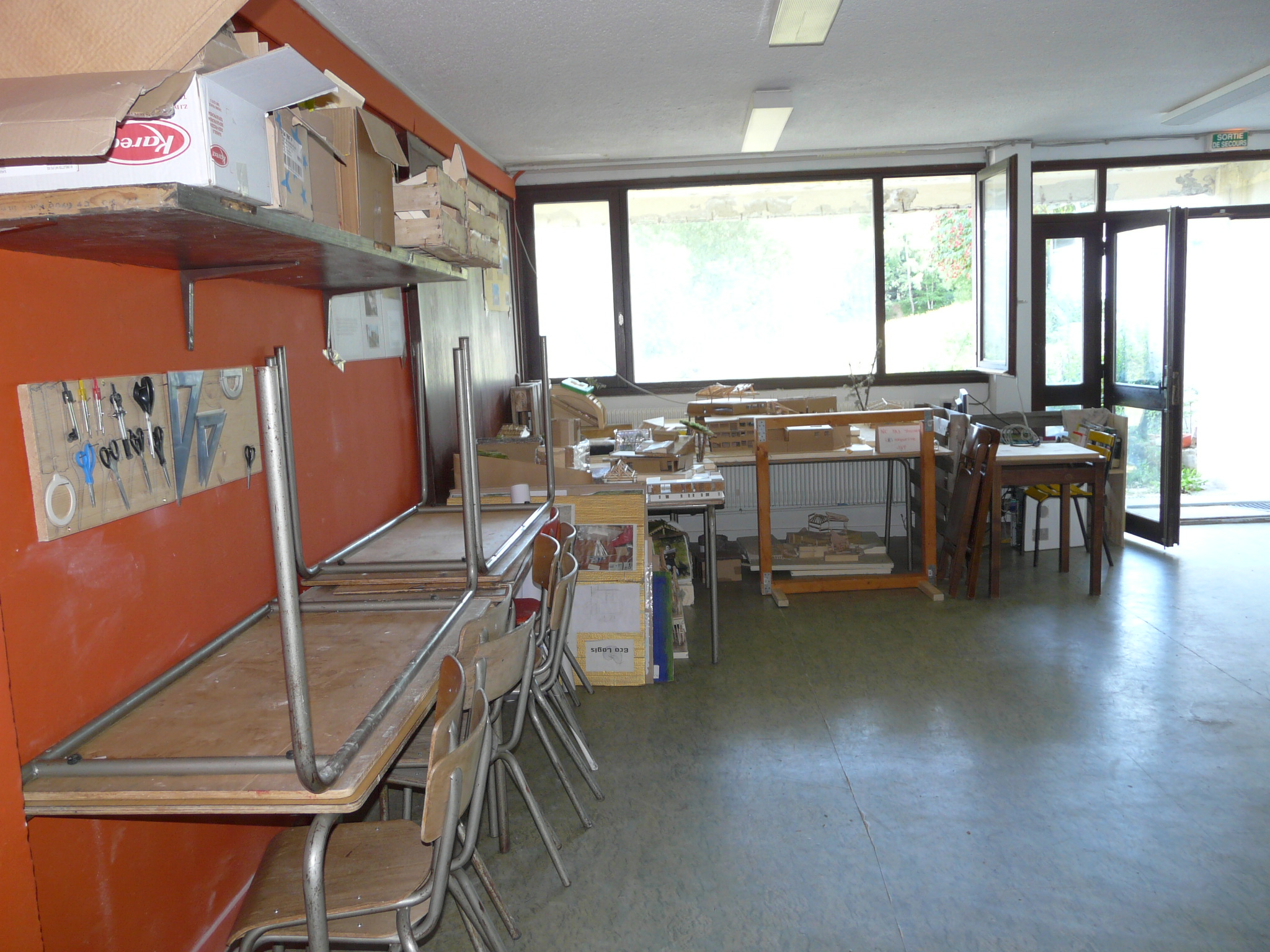

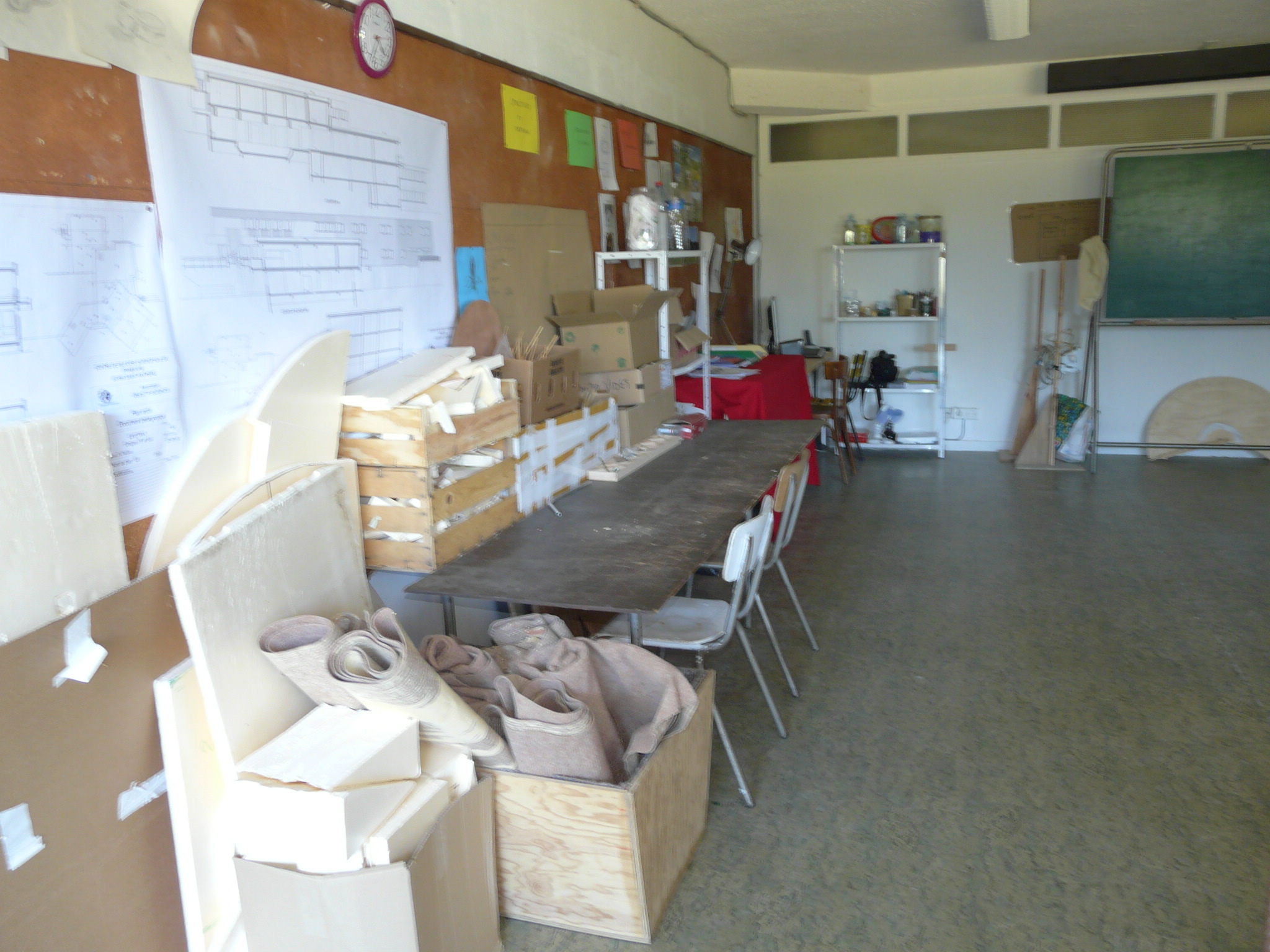

JPEG - 627.5 ko
Salle écologis rangée (vue 1)
Résultat du 5S.


JPEG - 762 ko
Salle écologis rangée (vue 2)
Résultat du 5S.

Afin de pouvoir travailler de manière optimale, l’équipe a réalisé ce matin un 5S de la salle écologis. Ce grand rangement à permis de mettre en évidence le matériel et les matériaux disponibles. Ils ont également redécouverts des maquettes réalisées les années précédentes.

Activité extra-scientifique
Pour se remettre du rangement du matin, après-midi plus distrayante avec une olympiade géante toute l’après-midi en bas des pistes de ski, le tout sous un ciel bleu magnifique.

 Jeudi 6 Août

Activité scientifique
Notre objectif est d’insonoriser une pièce : on a commencé les travaux afin de faciliter cette tâche. On a posé un faux plafond de bois reconstitué à une hauteur de 2,12m à l’aide de tasseaux vissés dans le mur. Cela nous pris les 4h d’activités pendant lesquelles nous étions assistés par Patrick.

Activité extra-scientifique

JPEG - 802.3 ko
Membre écologis
Photo de la kermesse


JPEG - 706.8 ko
Membre écologis
Photo de la kermesse


JPEG - 789.6 ko
Hola de cloture de la kermesse
Les préparateur de la kermesse (colons 13-18) déclenche une hola chez les petits.

Les membres du groupe 13-18 ans ont préparé une kermesse pour les groupes plus jeunes. Tir aux anneaux, chamboultout, courses d’obstacles, et bien d’autres encore, les activités étaient diverses et variées. La kermesse débuta à 20h30, puis se termina après 1h : les retours furent très positifs, les groupes de 7-9 et 10-12 avaient beaucoup apprécié cet évènement.

JPEG - 756.5 ko
Tir à la corde anim/ado
Tir à la corde de clôture de de la kermesse.

La kermesse s’est achevée par un tir à la corde entre les animateurs et les 13-18.

 Vendredi 7 Août

Activité scientifique
Pour préparer l’insonorisation de la future chambre anéchoïque, nous avons réalisé les mesures de la pièce afin de réaliser des schémas et de réaliser un devis (quantité et prix) des matériaux nécessaire. Le choix des matériaux est basé sur différentes recherches documentaires. La solution retenue est du liège fixé sur des tasseaux de bois.

Activité extra-scientifique
Le temps ne permettant pas de faire le grand jeu prévu, l’équipe écologis a eu le choix entre 3 ateliers :
- danse de couple (boogie woogie, salsa, blues, zouk et batchata)
- théâtre
- projection d’un film.

JPEG - 815.3 ko
Boum
Une ambiance de folie pendant cette boum dont le thème est « personnages célèbres ».

Le soir la boum s’est déroulée dans une super ambiance où chacun à pu exprimer ses talents...

 Samedi 8 Août

Activité scientifique

JPEG - 668.9 ko

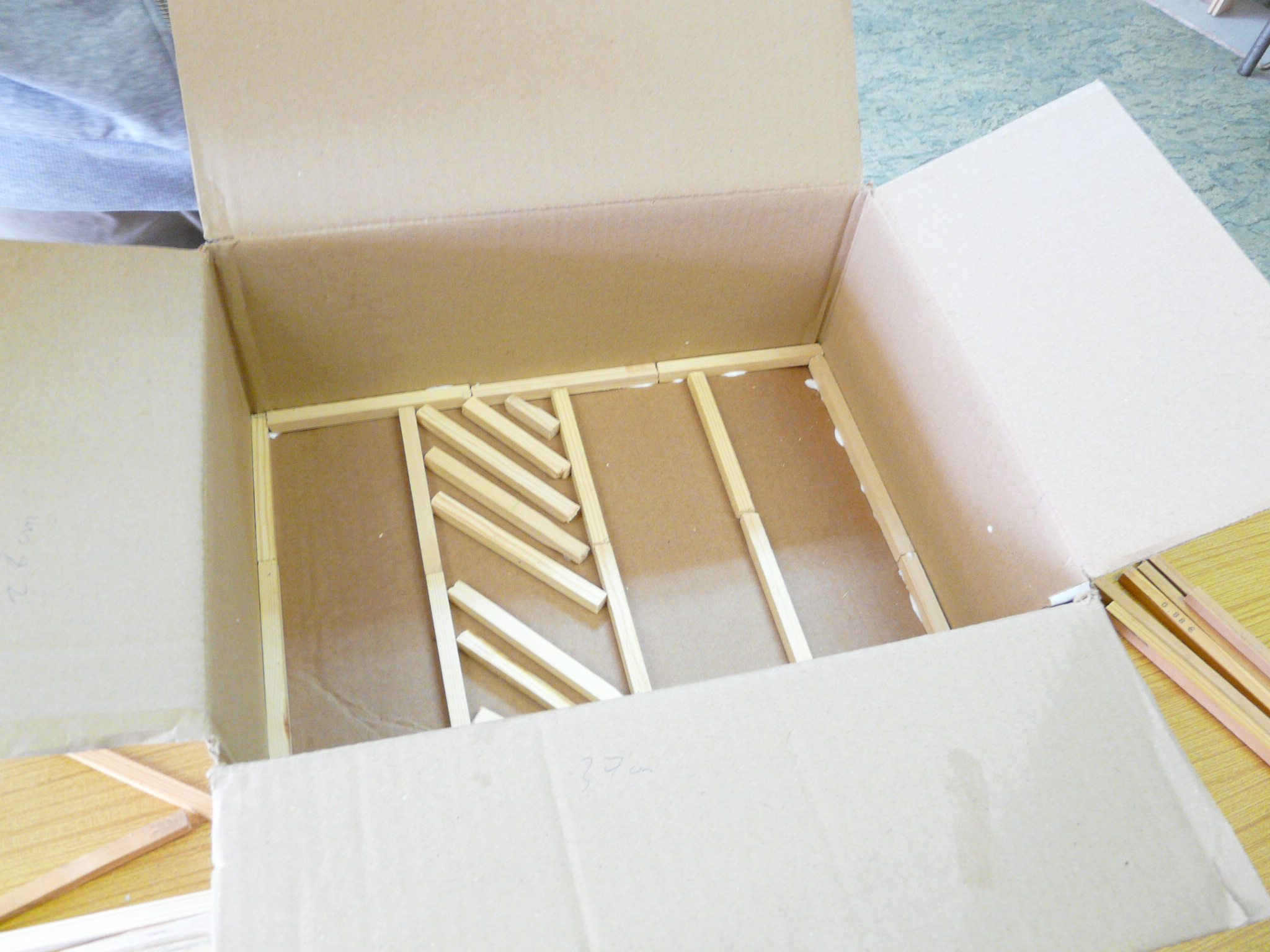

Maquette salle anéchoïde
Maquette de la future salle anéchoïde qui sera utilisée par le camp perception sensorielle des plantes.


JPEG - 775 ko
Réalisation de la maquette.
Landry et Matieux réalise la maquette pendant que Lise dessine les plans à l’échelle de la salle anéchoïque.

Pour répondre à un besoins du camps perception sensoriel des plantes l’équipe écologis réalise une nouvelle boite insonorisée plus grande que les précédente. L’isolation est basé sur des tasseaux de bois et du liège. L’objectif est de profiter de cette boite pour tester en dimension réduite ce qui sera mis en place dans la salle anéchoïque.
Test de la maquette avant la pose du liège sur les tasseaux de bois.

fréquence (Hz)source à 40 cmMaquette
125 70 69
250 70 64
500 70 63
1000 70 57
2000 70 64
4000 70 55

Activité extra-scientifique
Activité gotchat et gamelle pour se défouler en fin d’après midi.

 Dimanche 9 Août

Journée non scientifique. Départ du centre 10h00 pour une randonnée. La pluie ne permettant pas de finir la journée par un camping, les randonneur sont rentrés sur le centre à 15h00. L’après midi sera consacrée à différent ateliers :
- danse de couple
- jeu de rôle
- relaxation/détente
- bracelet brésilien/perles
- atelier littéraire.
Le camping a été remplacé par un repas en chanson au centre suivit d’une veillé « béret bizarre ». Les scores entre les 2 équipes ont été serrés.

 Lundi 10 Août

Activité scientifique
Le matin l’équipe a finalisé la maquette de salle anéchoïque. Cette maquette va pouvoir être livré au camp perception sensorielle des plantes. L’après midi toute l’équipe s’est rendu à Saint Étienne pour aller acheter le matériel nécessaire à la réalisation de la salle grandeur nature.
Ne trouvant pas de liège, l’équipe a du changer de solution technique. Au lieu de fixer du liège sur des tasseaux, la salle sera réalisé avec de la laine de verre placée derrière des panneaux de bois.

Activité extra-scientifique
Le soir 3 jeux étaient proposés pour la veillé : « psychopathe », « élixir » ou « loup garou ».

 Mardi 11 Août

Activité scientifique
Avec l’aide de Patrick, le technicien du centre, l’équipe écologis a travaillé au démontage de la porte de la future salle anéchoïque. L’objectif est de remplacer le rembourrage en carton par de la laine de verre.

Activité extra-scientifique
Afin de profiter pleinement de toute l’après midi ensoleillé, tout le monde s’est rendu au lac de Saint Anthème. Presque tous sont aller à St Anthème pour faire des emplettes.

Le soir, ambiance casino.

 Mercredi 12 Août

Activité scientifique

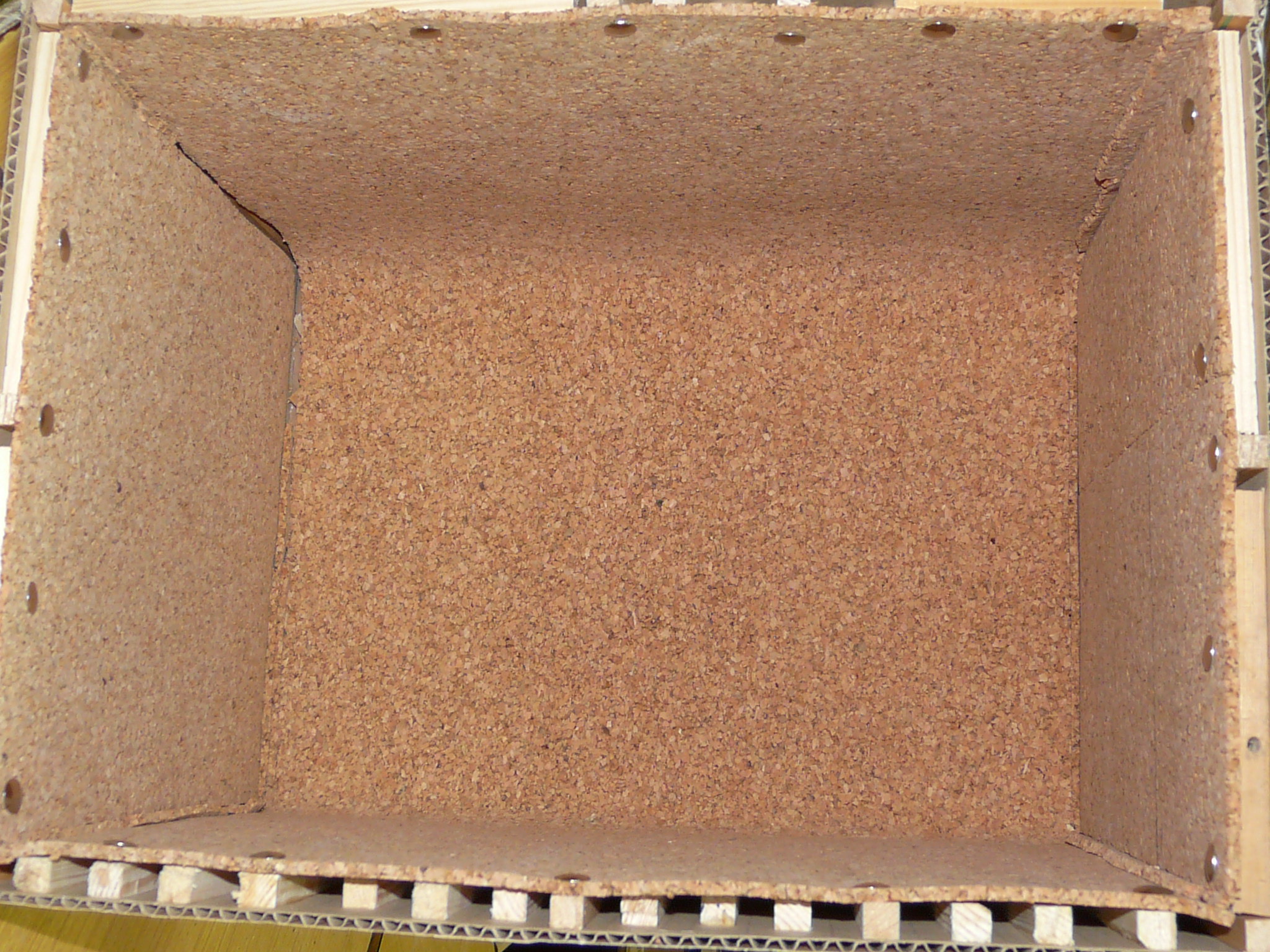

JPEG - 823.6 ko
Maquette salle anéchoïde achevé.
Le liège a été ajouté pour améliorer l’insonorisation.

Finalisation des mesures sur la maquette.

fréquence (Hz)source à 40 cmMaquette
125 70 67.8
250 70 64.3
500 70 65.2
1000 70 54.2
2000 70 50.9
4000 70 51.9
fréquence (Hz)source à 40 cmMaquette
125 90 83
250 90 83.3
500 90 79.8
1000 90 83.2
2000 90 70.9
4000 90 67.7

Remontage de la porte. Remplacement du panneau de bois de 2mm par un panneau de 10mm afin de permettre un montage démontage pratique pour des expériences ultérieur.

Activité extra-scientifique
Dans l’après midi un gendarme est venu faire une sensibilisation sur l’alcool, les drogues, les différents problèmes liés au net et les difficultés de l’adolescence.

Le soir c’est une veillé fureur qui a déchainer les 13-18.

 Jeudi 13 Août

Activité scientifique

JPEG - 740.5 ko

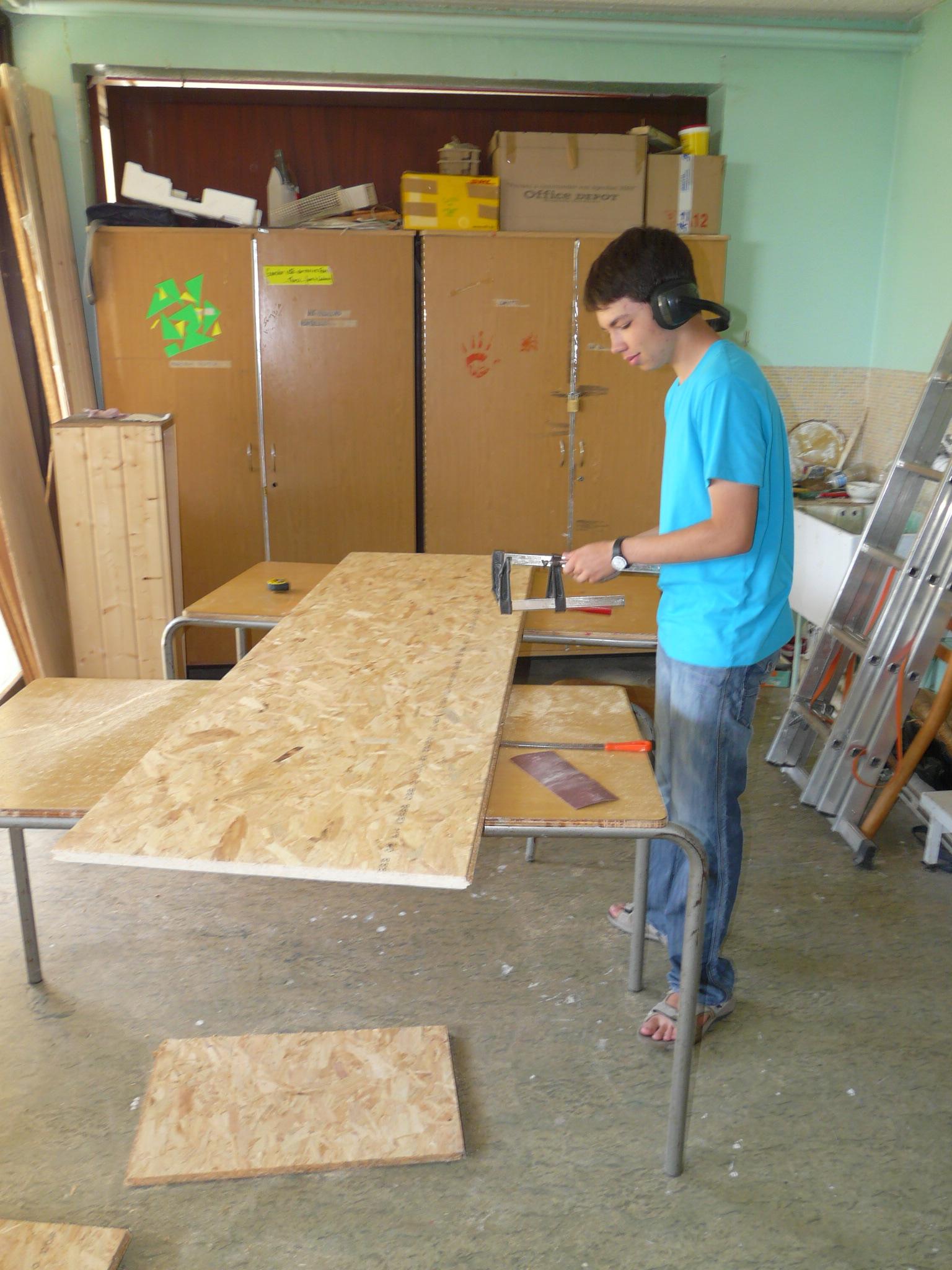

Découpe des panneaux de bois
Préparation des panneaux de bois pour la salle anéchoïque.


JPEG - 712.7 ko
Découpe de la laine de verre
Les panneaux de laine de verres seront placés entre les murs et les panneaux de bois.

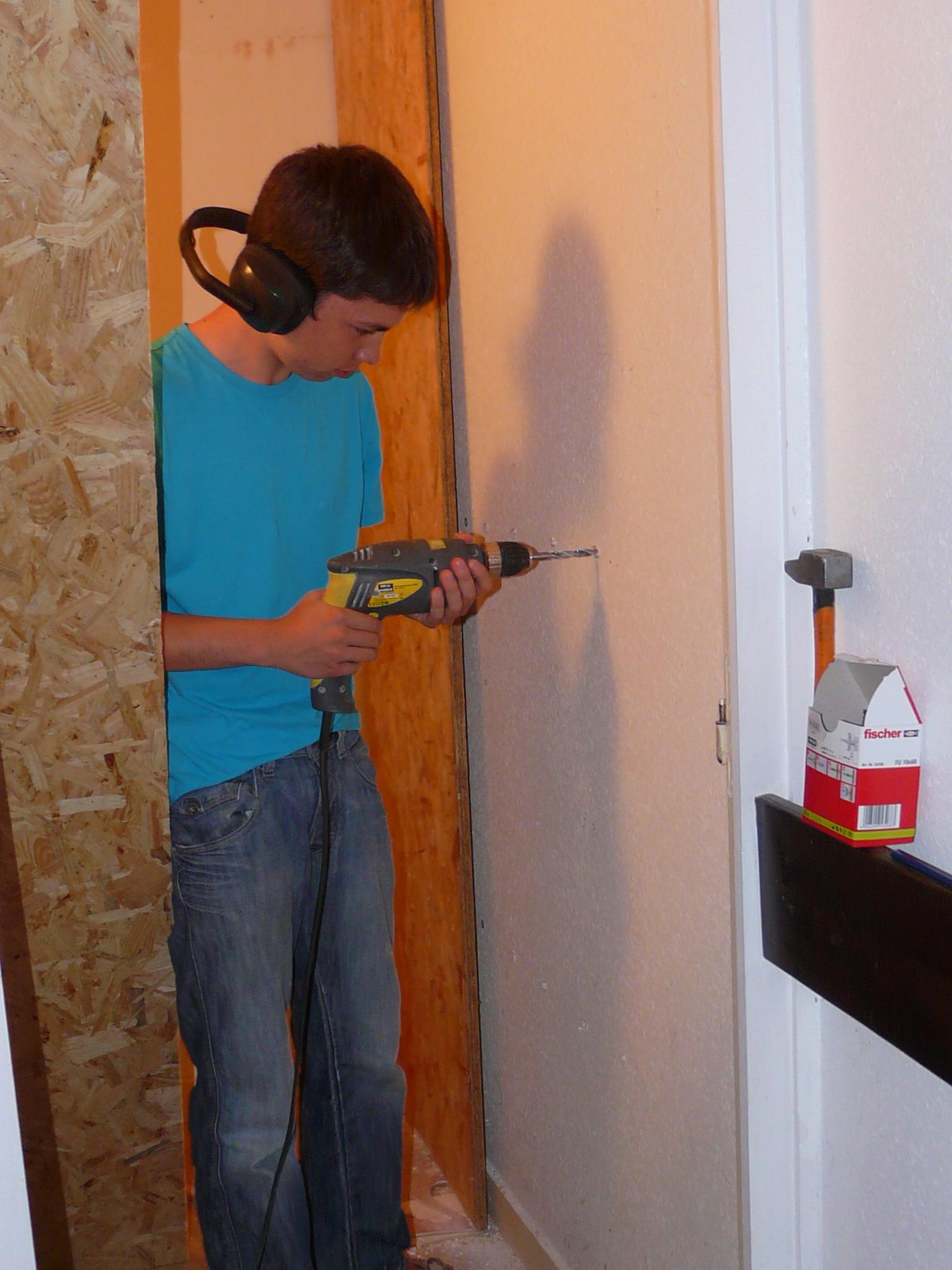

JPEG - 612.3 ko
Perçage
3 rangés de 4 vis par panneaux de bois, ça en fait des trou à faire !!!!

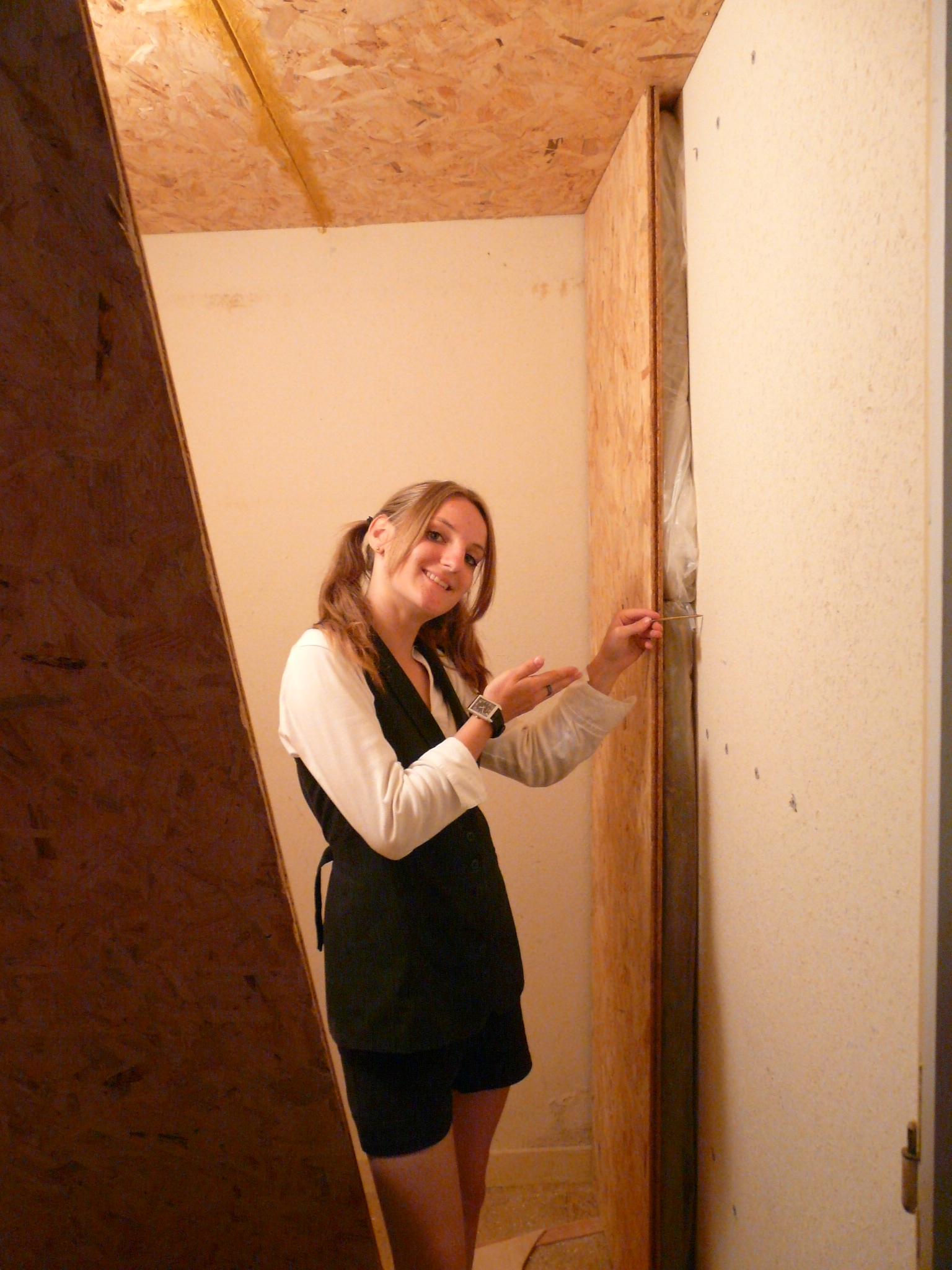

JPEG - 698.5 ko
Test des découpes
On vérifie que les panneaux (laine de verre et bois) s’ajuste à l’endroit prévu.

Cette journée s’est vu fournie de 3 Activités scientifiques au lieu de deux. L’équipe écologis s’est donc armée de courage et a continué la préparation de la salle anéchoïque. Le programme a été de mettre des parois en bois recyclé avec de la laine de verre pour l’insonoriser au maximum. L’équipe pense pouvoir finir les murs avant de redonner le flambeau à ceux du séjour suivant.

Journée de sobriété, soirée de sobriété : tous les ados se préparent pour faire un grand spectacle aux plus petits.

 Vendredi 14 Août

Activité scientifique
Après la finition des découpes des panneaux de bois, Mathieu s’est retrouvé confronté à un problème avec le dispositif de fixation des panneaux de bois sur les murs. Les chevilles choisi n’ont pas un pas de vis suffisamment long pour permettre l’écrasement de la laine de verre par le panneaux de bois lors du serrage.

JPEG - 764.8 ko
Finalisation de la porte
Le carton de la porte à été remplacé par de la laine de verre. Le panneaux de bois intérieur a été remplacé par un autre plus épais pour permettre un démontage facile au moyen de vis.

La décision a été prise de finaliser la porte et de ranger les panneaux déjà découpé dans la salle anéchoïque pour permettre la l"équipe suivante de finaliser le travail.
Landry et Lise on commencé la préparation de la retransmission.

Activité extra-scientifique
L’activité de l’après midi est consacré à la finalisation préparation du spectacle pour samedi.

JPEG - 681 ko
Dernière boum
Cette 2e boum a pour thème « hôpital ». Les assistantes sanitaires on protesté et ont proposer un contre thème « jadis ».

Le soir pendant la boom un concours de danse a été organisé. Chacun à pu montrer ses talents en Rock/Boogie, salsa, batchata, blues et zouk. 4 juges (2 animateurs et 2 ados) observaient pour départager les participants (2 couples ados et 3 couples animateurs).

 Samedi 15 Août

Activité scientifique
Toute l’équipe est réunie dehors à l’ombre afin de profiter du beau temps tout en finalisant la préparation de la retransmission. 4 répétitions plus tard et suite aux conseils de notre référent AES (Sidi), l’équipe est enfin prête.

Lors de la retransmission de l’après midi le public à pu participer à une séance de mesure acoustique en directe afin de mieux appréhender les notions technique et de s’immerger en partie dans le travail de l’équipe écologis.

Activité extra-scientifique
Le spectacle a été un vrai succès. Les petits comme les animateurs se sont régalés.

 Dimanche 16 Août

C’est le départ, certain se sont levés tôt pour prendre le bus. D’autre attendent patiemment leur parents dans la matinée.
