Introduction

Vu que les articles sont sur les toits et autres toitures végétalisées :
téléchargez Sketchup 8 sur clubic ! je rappelle que c’est un logiciel gratuit et très pratique !
L’exemple sera de dessiner en volume une maison de style moderne avec toiture terrasse (pente à 1 % et végétalisée),
pour en faire une perspective voire un petit film d’animation !
Lancez le nouveau fichier, un personnage étalon apparaitra sur votre écran !

http://www.prog-ecologis.com/IMG/jp...

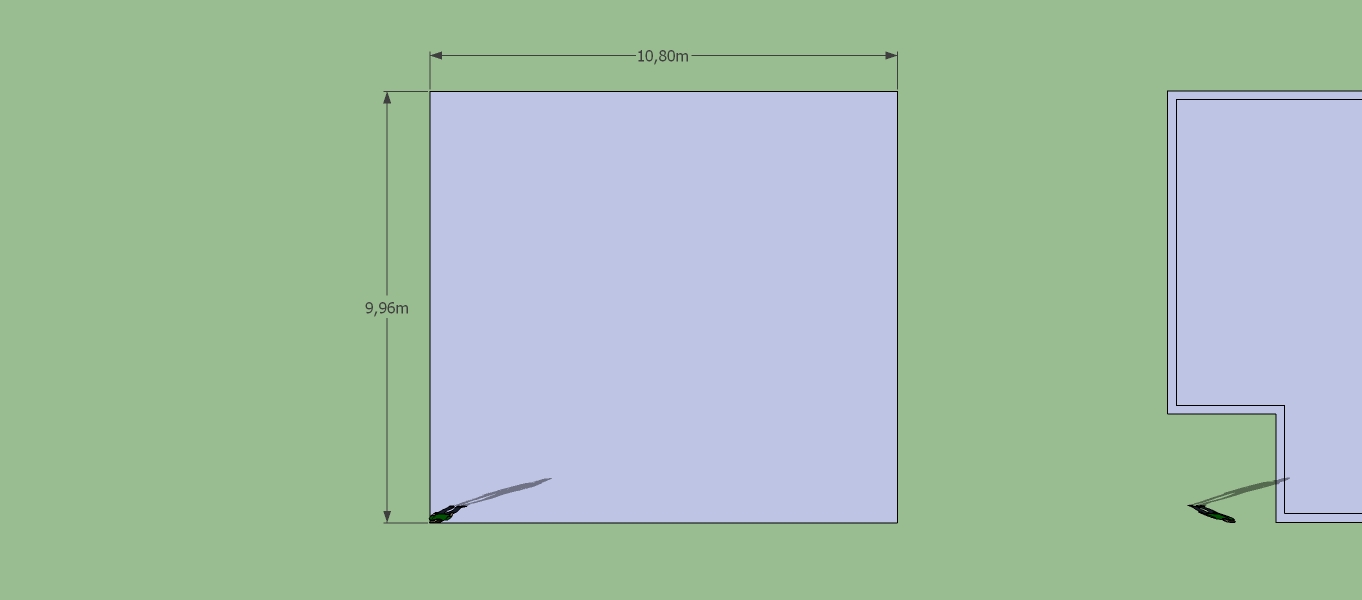

Puis débutons par tracer un premier rectangle dit « clos ou fermé »
http://www.prog-ecologis.com/IMG/jp...

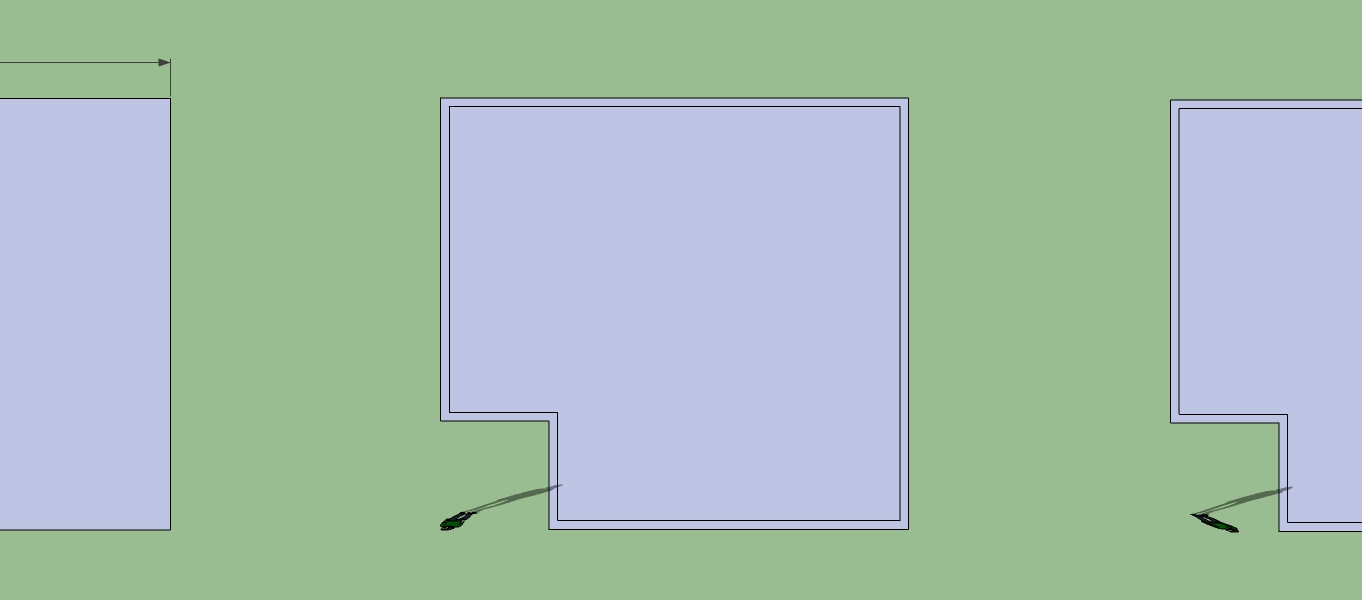

Ensuite traçons un second rectangle interne au premier avec l’outil décalage et paramétrons à 0,20 m la distance de décalage
http://www.prog-ecologis.com/IMG/jp...

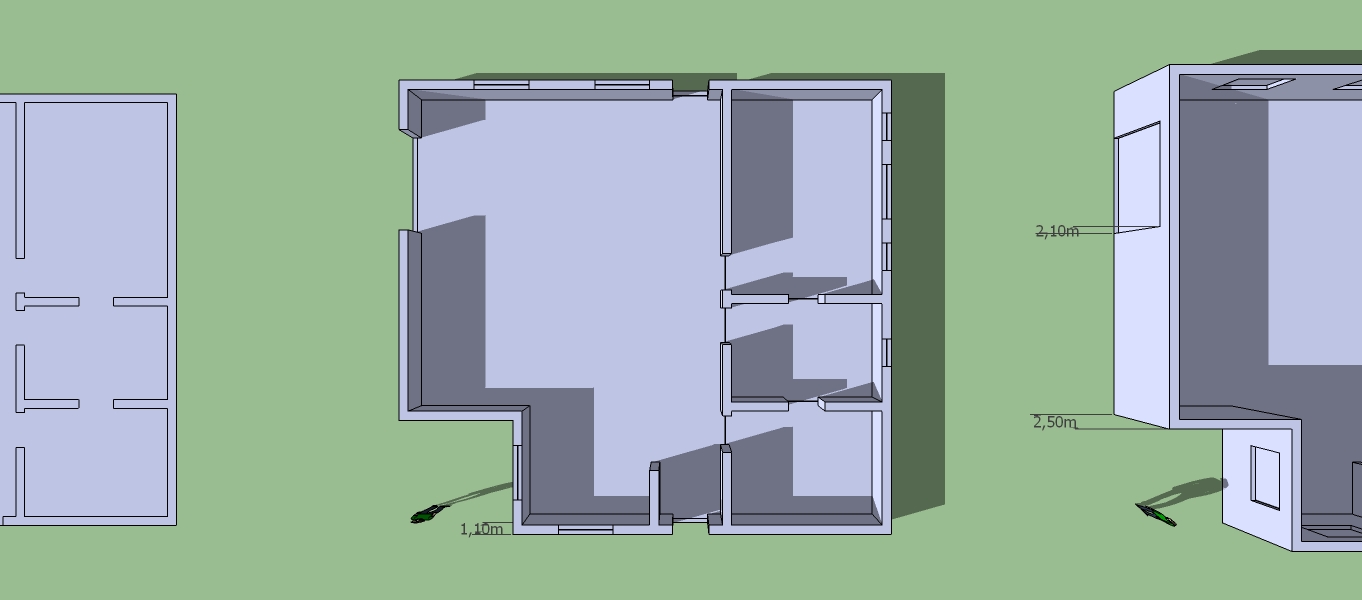

Créons les murs périphériques en « extrudant l’entre-rectangles »
et paramétrons la hauteur des murs de 3,90 m (2,8 m pour la hauteur du RDC, et 1,10 pour la hauteur de l’acrotère
http://www.prog-ecologis.com/IMG/jp...
mais où est passée Déborah (le personnage étalon) ???

Puis créons la dalle qui supportera la terrasse végétalisée !
Pour cela, changeons la vue en appuyant sur la roulette de la souris jusqu’à voir l’intérieur de la maison
http://www.prog-ecologis.com/IMG/jp...

Prenons à nouveau l’outil « crayon » et dessinons à 2,6 de hauteur quatre traits qui formeront une surface, et plongeons Déborah dans l’obscurité ...
http://www.prog-ecologis.com/IMG/jp...

Reprenez l’outil « extrusion » et paramétrez la hauteur de la dalle de 0,20 m

Puis sélectionnez dans l’outil représenté par un pot de peinture « vegetation » qui donnera la texture « herbe » de votre choix !!!
http://www.prog-ecologis.com/IMG/jp...

Voilà ca c’est la base pour obtenir avec 4 outils (crayon, décalage, extrusion, et texturage) le volume de base de la maison avec toiture végétalisée !

Maintenant pour toutes celles et ceux qui veulent aller au secours de Déborah, ajoûtez des portes, des fenêtres, un escalier d’accès à la terrasse ... amusez-vous bien !

A bientôt !

PS : pour les toitures béton la pente des 1% n’est pas obligatoire quand bien même il faut un écoulement, en revanche pour la toiture terrasse en bois la pente de 1 à 2 % est obligatoire !!!

Le Projet

Bonjour à toutes et à tous !

Dans la mesure où lors du pré-camp j’ai expliqué le fonctionnement de Sketchup,
logiciel de dessin 2D et 3D et 4D très abordable par les débutants et gratuit en téléchargement, je vous incite à visionner les tutoriels sur youtube, qui des débuts jusqu’à l’utilisation de divers logiciels combinés, tels que Photoshop vous offrent des résultats des plus surprenants !

C’est-à-dire :

1- télécharger Sketchup sur Clubic :
dans vore moteur de recherche ex. Google, taper « télécharger Sketchup Clubic »
a-Sketchup c’est le logiciel de dessin !
b-Clubic est un site réputé pour le non-virus.
c-vous pourrez voir qu’en tapant clubic après chaque logiciel recherché, il
n’y aura aucune mauvaise surprise (pas de virus) !

2- Lancer l’installation, avec le fichier .exe
3- Choisissez l’unité de mesure désirée (ex : millimètre, inch ...)
4- Vous pouvez aussi vous faire aider pour les premiers pas avec l’aide au
démarrage du fichier ouvert.
5- Ouvrir un fichier en cliquant sur « nouveau », comme dans tous logiciels.
6- Prenez un exemple d’objet et amusez vous à le redessiner (ex maison, CD...)

7- La 3D se fait avec l’outil « extruder », ex dessinez un « rectangle », ou une forme
fermée à partir de « lignes ».
8- Une fois le rectangle, le cercle, la dite forme 2D, devient bleu.
9- Reprenez l’outil de sélection et cliquez à l’intérieur de la surface bleue,
10- La surface au moment du clic intérieur, est visiblement sélectionnée par une
trame de petits points, si vous n’êtes pas sûrs zoomez ! Puis extrudez !
11- Vous obtiendrez à partir du rectangle un volume en 3D ! Un cylindre à partir
du cercle... etc

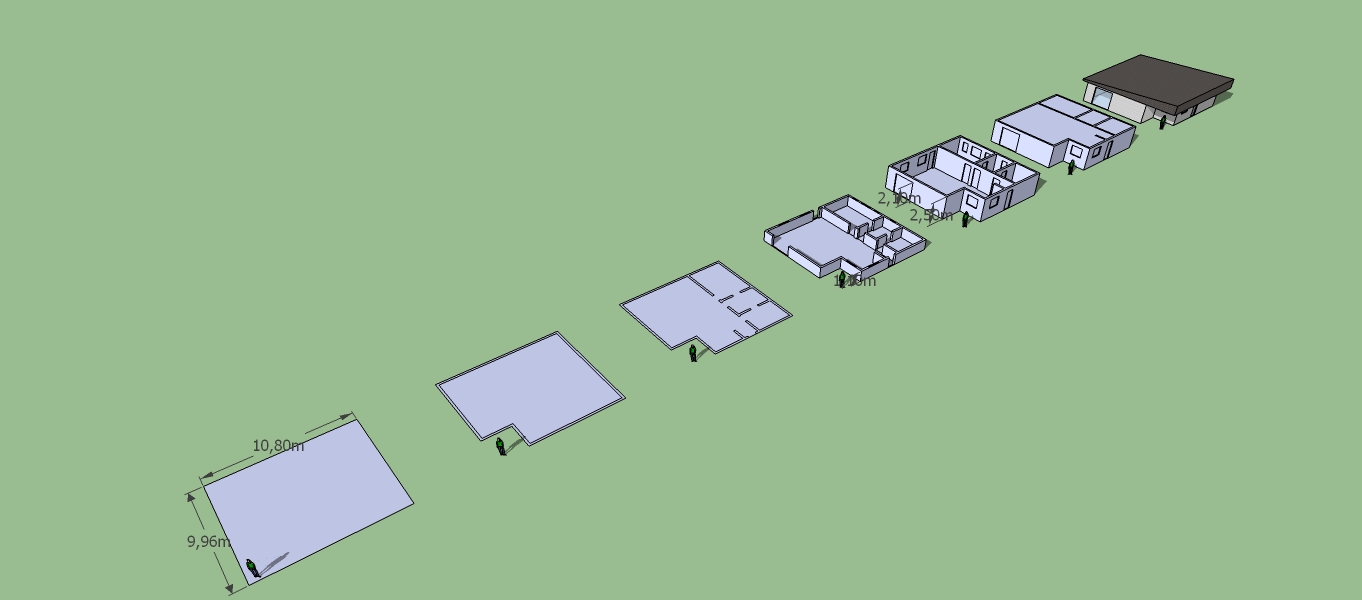

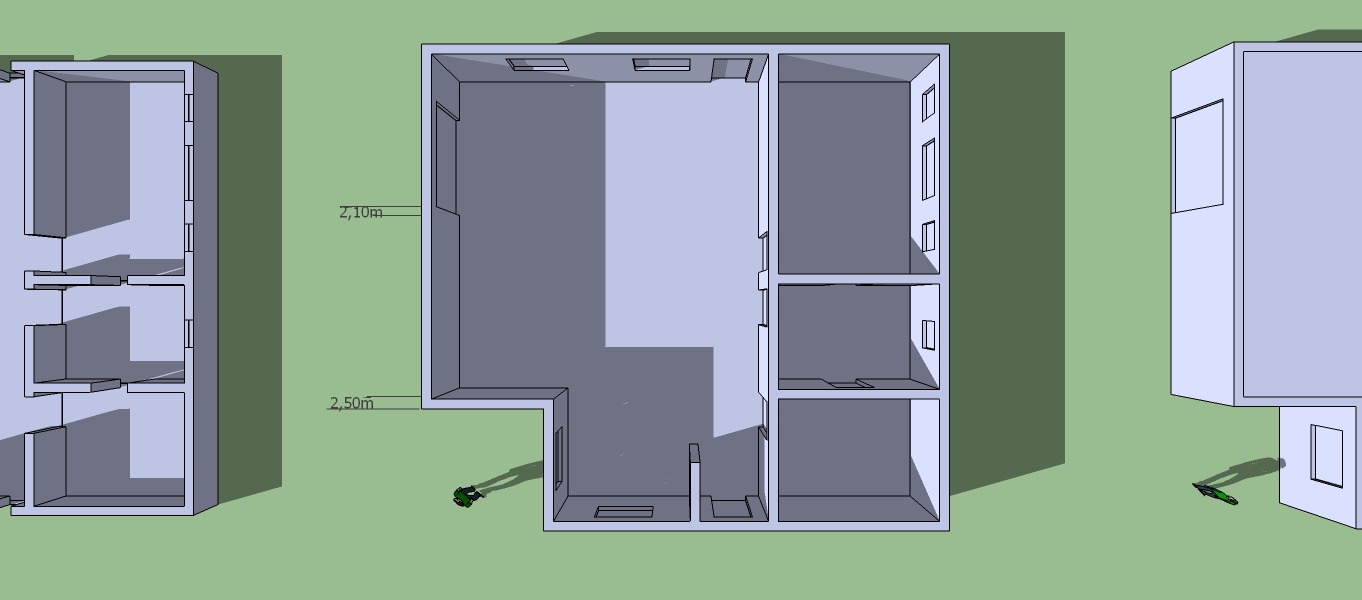

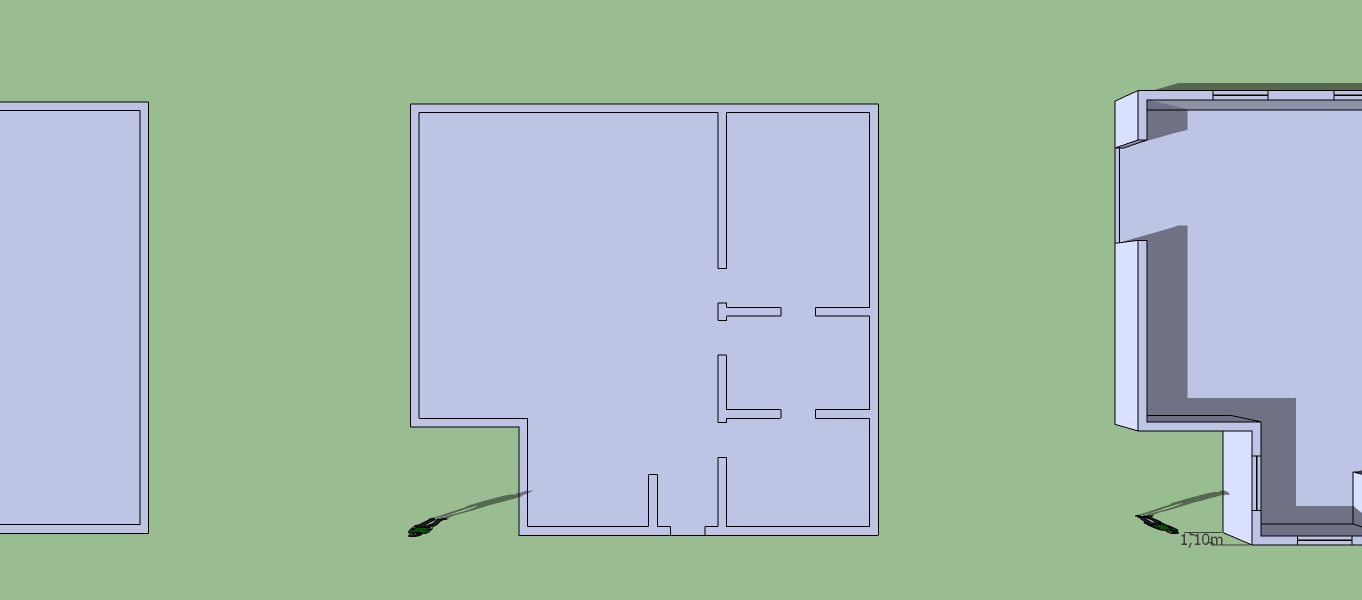

12- Pour créer un mur d’une certaine épaisseur, dessinez un rectangle plus petit
par rapport au premier, sélectionner le mur à extruder.

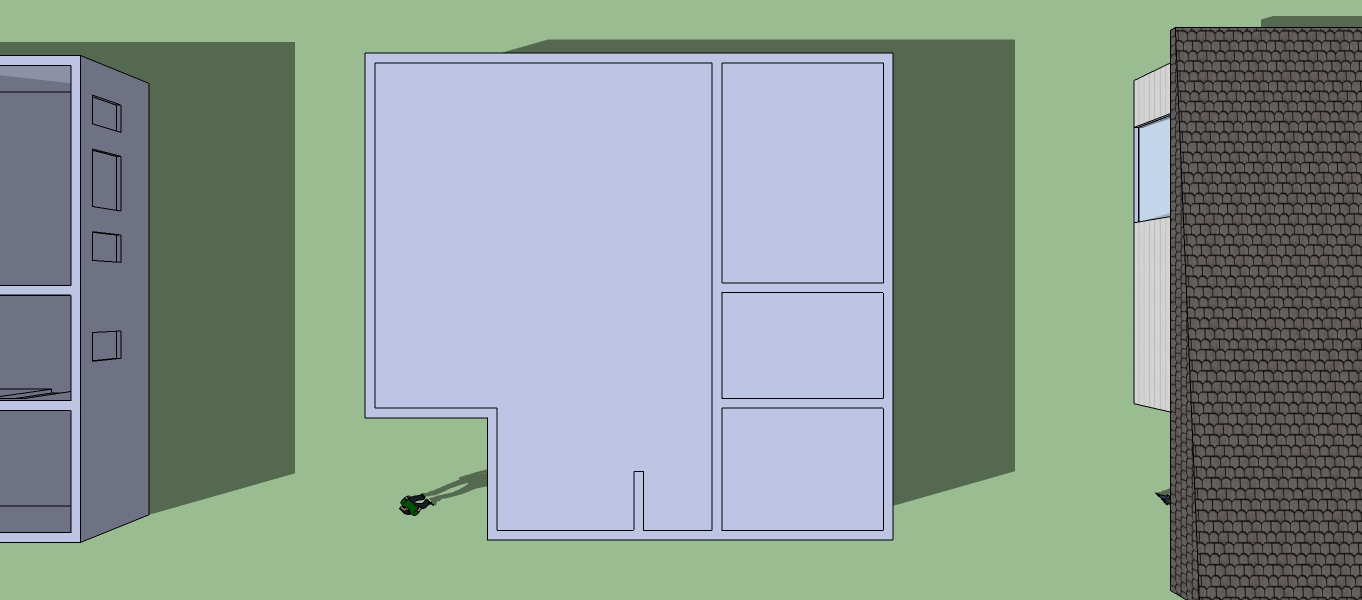

13- Redessinez un rectangle vertical ex pour l’emplacement de la porte, après
avoir créer des murs ! Dessinez des fenêtres ... extrudez ... et voyez les
ouvertures.

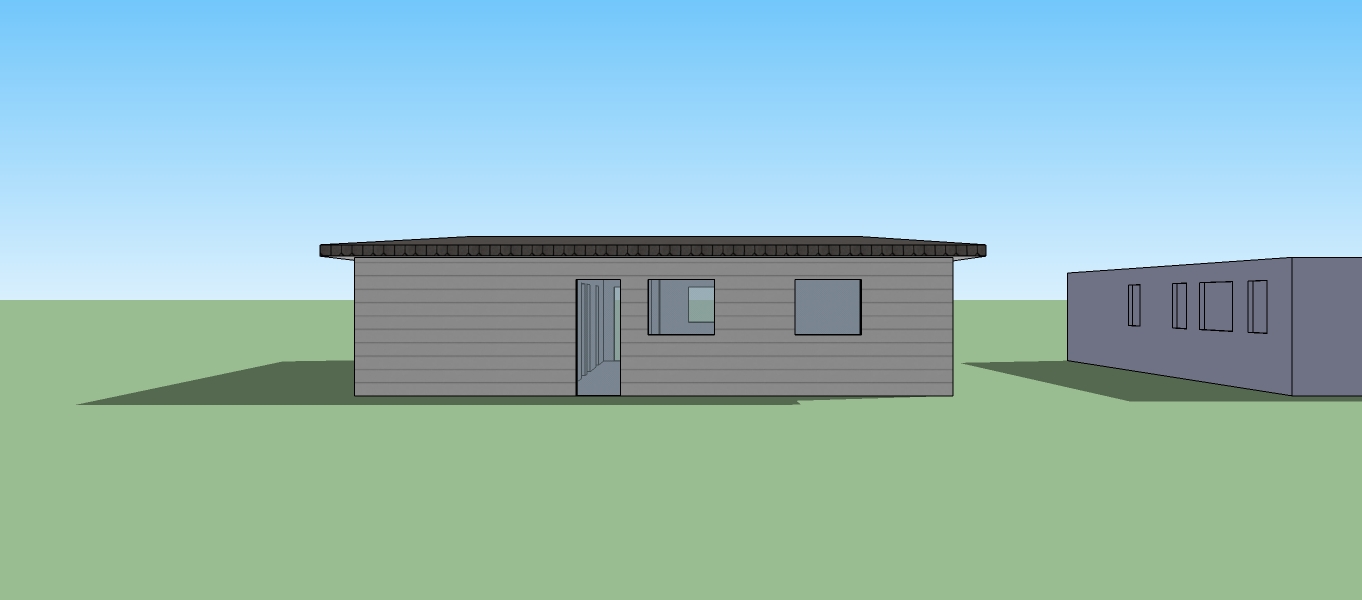

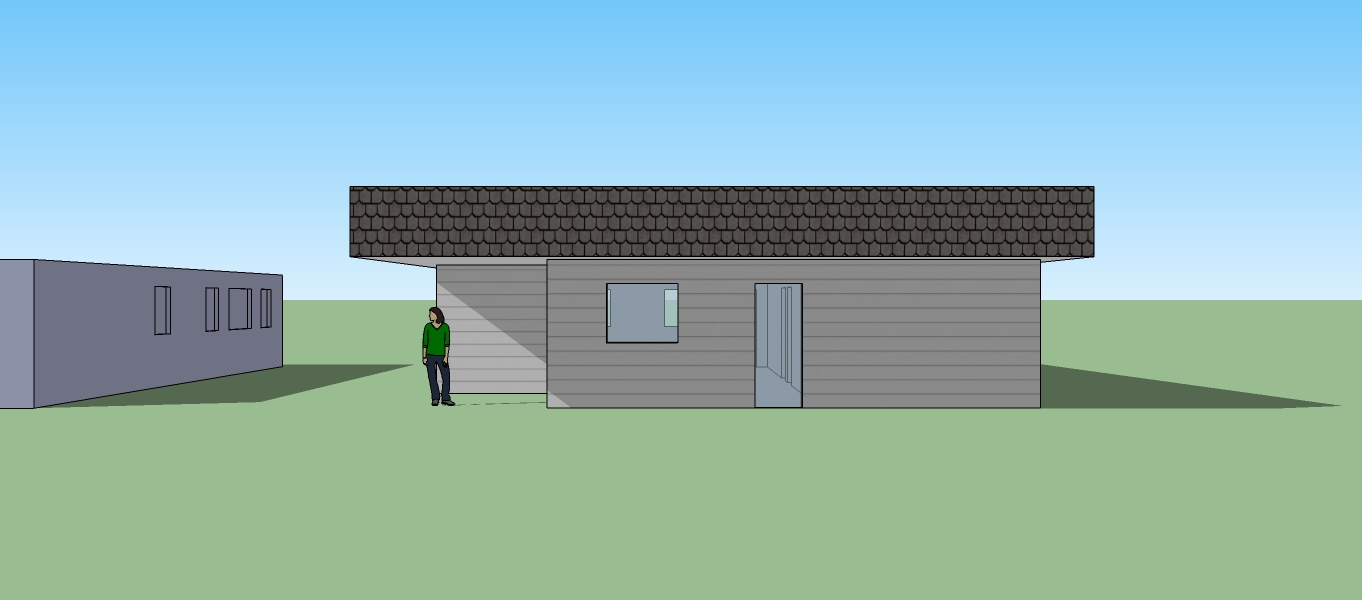

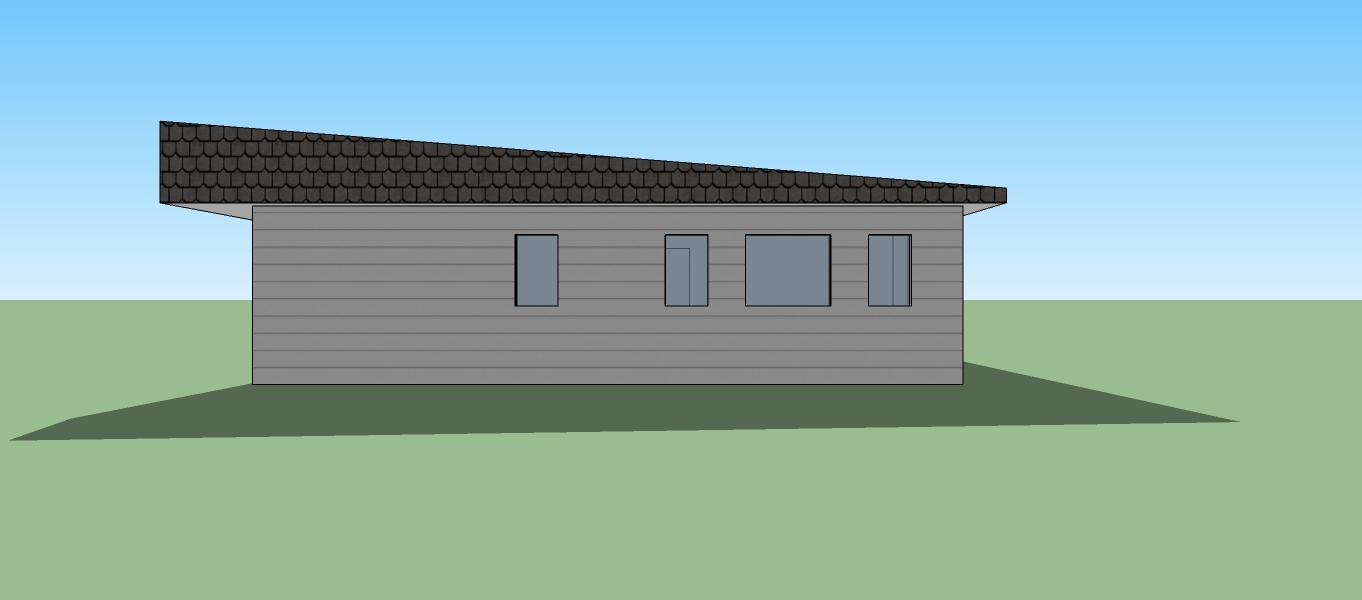

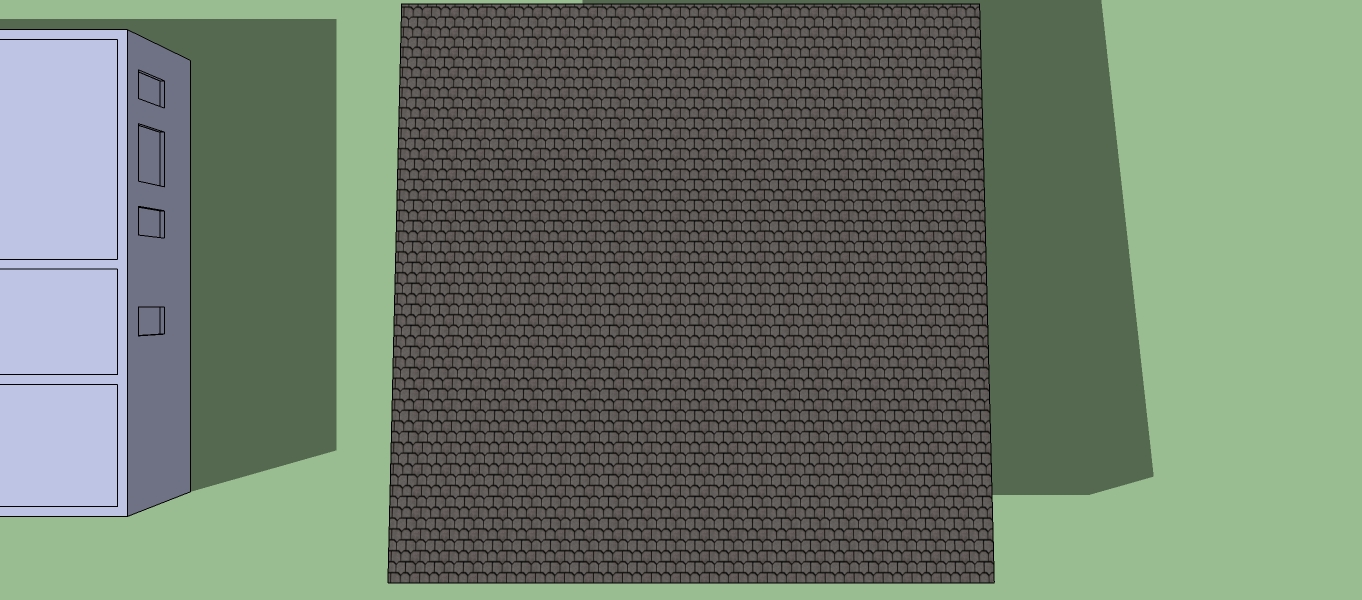

14- pour la toiture, créez des poutraisons avec les chenaux, gouttières ...

15- N’hésitez pas à chercher portes, fenêtres, tuiles en ardoises, en terre dans la banque d’images 3D. Décorez votre projet par les textures herbes, peintures
... etc.
16- Télécharger de la banque d’images des arbres, fontaines ...

17- Pour ajouter le mouvement à votre 3D, choisissez vos points de vues tel un
oiseau en vol, une fois votre premier point de vue choisi,
18- Allez dans le menu déroulant « view », puis « animation », et créer votre
« scène », répéter à chaque point de vue !
19- Une fois vos scènes crées, allez dans le menu déroulant « fichier (file) »,
et « exportez » votre « animation ». Au bout de quelques temps, il vous sera
demandé « enregistrez sous » votre animation, et dans cette interface,
vous pourrez choisir vos options telles que les dimensions en pixels de
votre rendu, le temps par point de vue ...
20- Votre film sera en .avi, enfin amusez vous à mettre une plage musicale
avec « Première » logiciel téléchargeable à partir de clubic.

Voilà un bref aperçu des qualités de Sketchup de la 2D à la 4D !!!
Si vous avez des questions ou des rectifications ou encore des connaissances supplémentaires surtout surtout surtout n’hésitez pas !!!
Aurelio Catani, EST1 ECO LOGIS
